Die Rolle der Geschwindigkeitsregelung in Fluidsystemen verstehen
Industrielle Fertigungs- und Flüssigkeitsverarbeitungsanlagen sind in hohem Maße auf motorisierte Systeme angewiesen, um Flüssigkeiten, Gase und Materialien zu bewegen. In der Vergangenheit arbeiteten diese Systeme mit konstanter Geschwindigkeit und stützten sich auf mechanische Drosselvorrichtungen wie Ventile, Dämpfer oder Bypass-Schleifen, um Durchfluss und Druck zu regulieren. Dieser traditionelle Ansatz führt zu erheblicher mechanischer Belastung, verkürzt die Lebensdauer der Geräte und verschwendet erhebliche Mengen an elektrischer Energie. Um diesen betrieblichen Ineffizienzen entgegenzuwirken, nutzen moderne Industriesysteme elektronische Drehzahlregelungstechnologie, um die Motorleistung direkt an den Echtzeitbedarf anzupassen.
Bei Pumpanwendungen schwankt der Flüssigkeitsbedarf aufgrund von Produktionszyklen, Systemdruckänderungen und Verarbeitungsanforderungen kontinuierlich. Das Betreiben einer Pumpe mit voller Drehzahl und gleichzeitiger Drosselung der Förderleistung mit einem Steuerventil entspricht dem Fahren eines Fahrzeugs mit vollständig durchgetretenem Gaspedal und gleichzeitiger Regulierung der Fahrzeuggeschwindigkeit mit dem Brems-Bremspedal. Die elektronische Geschwindigkeitsregelung eliminiert diese Verschwendung, indem sie die Rotationsgeschwindigkeit der Antriebsmaschine dynamisch ändert. Diese technische Analyse untersucht die wichtigsten technischen Prinzipien der Geschwindigkeitsregelung, der Fluiddynamik und der Integration präziser mechanischer Antriebe in Hochleistungsanwendungen.
Definition der Technologie: Was ist ein VFD?
Wenn Ingenieurteams auf industrielle Fluidsysteme stoßen, stellt sich oft die grundlegende Frage: Was ist ein VFD? und wie verbindet es sich mit der bestehenden Infrastruktur? Ein Frequenzumrichter, allgemein als VFD abgekürzt, ist ein elektronisches Leistungsumwandlungsgerät, das zur Regelung der Drehzahl und des Drehmoments eines Dreiphasen-Induktionsmotors verwendet wird. Durch die Manipulation der Frequenz und Spannung der dem Motor zugeführten elektrischen Energie ermöglicht der Antrieb dem Bediener eine stufenlose Geschwindigkeitsregelung über den gesamten Betriebsbereich der angetriebenen Ausrüstung.
Verständnis Was ist ein VFD? erfordert einen Blick über die einfache Geschwindigkeitsanpassung hinaus; Es handelt sich um einen intelligenten Energiemanager. In typischen Industrieumgebungen wird elektrischer Strom als Wechselstrom mit einer festen Frequenz, typischerweise fünfzig oder sechzig Hertz, geliefert. Ein direkt an dieses Netz angeschlossener Induktionsmotor dreht sich mit einer festen Synchrongeschwindigkeit, die durch die Anzahl der Magnetpole im Motorstator bestimmt wird. A Was ist ein Frequenzumrichter? Das System durchbricht diese starre Beziehung, indem es den eingehenden Wechselstrom mit fester Frequenz in einen Wechselstromausgang mit variabler Frequenz und variabler Spannung umwandelt. Diese Fähigkeit verwandelt einen Standardmotor mit fester Drehzahl in ein Gerät mit einstellbarer Drehzahl, das eine präzise Prozesssteuerung ermöglicht.
Die Umsetzung von Frequenzumrichter vfds erstreckt sich über unzählige Industriebereiche, darunter Wasseraufbereitungsanlagen, chemische Verarbeitungsanlagen, Kühltürme und Ölraffinerien. Innerhalb dieser Umgebungen a Frequenzumrichter für Pumpen dient als primärer Mechanismus zum Ausgleich der Systemhydraulik, zur Vermeidung von Wasserschlägen und zur Minimierung des Energieverbrauchs. Durch die Anpassung der Motorgeschwindigkeit an exakte Systemkurven machen diese Antriebe restriktive mechanische Ventile überflüssig und erhöhen so sowohl die Zuverlässigkeit als auch die Prozesswiederholbarkeit.
Funktionsweise eines Frequenzumrichters: Die drei internen Stufen
Bei der Umwandlung des Netzstroms mit fester Frequenz in einen Ausgang mit einstellbarer Frequenz sind drei verschiedene elektrische Teilsysteme erforderlich, die innerhalb des Antriebsgehäuses in Reihe arbeiten. Diese Stufen arbeiten nacheinander, um die elektrische Energie gleichzurichten, zu filtern und umzuwandeln und sicherzustellen, dass der angeschlossene Motor eine hochkontrollierte elektrische Wellenform erhält.
Die Gleichrichterstufe
Die Anfangsstufe besteht aus einer Halbleitergleichrichterbrücke, die eingehende dreiphasige Wechselspannung vom Versorgungsnetz akzeptiert. Mithilfe einer Reihe von Hochleistungsdioden oder siliziumgesteuerten Gleichrichtern wandelt diese Stufe den bidirektionalen Wechselstrom in unidirektionalen Gleichstrom um. Dieser Vorgang stellt den grundlegenden Schritt zur Entkopplung des Motors von der Netzfrequenz dar.
Der DC-Busfilter
Der Ausgang der Gleichrichterstufe ist eine pulsierende Gleichspannung, die eine erhebliche elektrische Welligkeit aufweist. Die zweite Stufe nutzt eine riesige Reihe von Hochleistungskondensatoren, oft gepaart mit induktiven Drosseln, um diese Schwankungen auszugleichen. Diese gefilterte Zwischenstufe stellt ein sauberes, stabiles Reservoir an Hochspannungs-Gleichstrom für die Endstufe der Umwandlung bereit.
Die Inverter-Stufe
Die letzte Stufe verwendet Hochgeschwindigkeits-Bipolartransistoren mit isoliertem Gate, um die stabile DC-Busspannung zurück in eine AC-Wellenform umzuwandeln. Durch das tausende Ein- und Ausschalten dieser Transistoren pro Sekunde erzeugt der Antrieb eine Reihe von Spannungsimpulsen. Diese als Pulsweitenmodulation bekannte Technik synthetisiert eine simulierte sinusförmige Stromwellenform mit genau der für den Prozess erforderlichen Frequenz und Spannung.
Pumpdynamik und Betrieb mit variabler Geschwindigkeit
Um den Nutzen der Geschwindigkeitsregelungshardware zu maximieren, müssen Ingenieure die spezifischen physikalischen Gesetze bewerten, die für die angetriebene Ausrüstung gelten. Kreiselpumpen, die die überwiegende Mehrheit der industriellen Flüssigkeitsverteilungssysteme ausmachen, arbeiten nach bestimmten physikalischen Prinzipien, die als Affinitätsgesetze bekannt sind. Diese mathematischen Beziehungen bestimmen, wie Änderungen der Wellengeschwindigkeit die Durchflussrate, den Förderdruck und die Bremsleistung beeinflussen.
Nach diesen Prinzipien ändert sich die Flüssigkeitsdurchflussrate direkt und linear proportional zu einer Änderung der Wellengeschwindigkeit. Der von der Pumpe entwickelte Förderdruck oder die Förderhöhe ändert sich jedoch proportional zum Quadrat der Geschwindigkeitsänderung. Am kritischsten ist, dass sich die vom Motor verbrauchte elektrische Leistung proportional zur dritten Potenz der Geschwindigkeitsänderung ändert. Diese kubische Beziehung bildet die mathematische Grundlage für die außergewöhnlichen Energiesparmöglichkeiten, die durch moderne Motordrehzahlsteuerungen erreicht werden.
Bei der Verwendung der VFD-Drehzahlregelung für Industriepumpen führt selbst eine geringfügige Reduzierung der Betriebsdrehzahl zu einer unverhältnismäßig großen Reduzierung der Leistungsaufnahme. Beispielsweise führt die Reduzierung der Drehzahl eines Pumpenmotors um zwanzig Prozent zu einer theoretischen Reduzierung des Leistungsbedarfs um fast fünfzig Prozent. Dadurch ist die variable Drehzahlregelung der mechanischen Drosselung, bei der der Motor weiterhin die volle Leistung zieht, während er gegen ein geschlossenes Ventil ankämpft, unendlich überlegen und dabei Energie in Form von Wärme und Reibung im Pumpengehäuse verschwendet.
Quantifizierbare Vorteile der Implementierung von VFDs in der Pumpinfrastruktur
Die Integration moderner Leistungselektronik in die Fluidhandling-Infrastruktur bietet umfassende Betriebsvorteile, die weit über die einfache Energieeinsparung hinausgehen. Diese Vorteile wirken sich direkt auf die Anlagenzuverlässigkeit, das Wartungsbudget und die Prozesspräzision aus.
- Erhebliche Energieeinsparungen: Durch die Anpassung des Stromverbrauchs an den Echtzeit-Prozessbedarf eliminieren Anlagen die Energieverschwendung, die durch Bypass-Systeme und die Drosselung von Steuerventilen entsteht.
- Sanftanlauffähigkeiten: Die elektronische Steuerung eliminiert hohe Einschaltströme während der Motorbeschleunigung, verhindert örtliche Spannungsabfälle und reduziert mechanische Stöße im gesamten Antriebsstrang.
- Präzise Prozessregelung: Durch die Integration einer Rückkopplung mit geschlossenem Regelkreis kann der Antrieb die Geschwindigkeit dynamisch auf der Grundlage von Druck-, Temperatur- oder Durchflusstransmittern anpassen und so den Gesamtprozess stabilisieren.
- Längere mechanische Verschleißlebensdauer: Der Betrieb bei niedrigeren Drehzahlen reduziert den Verschleiß an Pumpenlaufrädern, mechanischen Wellendichtungen und internen Lagern und verlängert so die mittlere Zeitspanne zwischen Ausfällen.
- Beseitigung von Wasserschlägen: Programmierte Beschleunigungs- und Verzögerungsrampen verhindern plötzliche Geschwindigkeitsänderungen in Rohrleitungssystemen und verhindern so katastrophale Druckstöße.
Die folgende Tabelle verdeutlicht die Betriebsunterschiede zwischen herkömmlichen Pumpsystemen mit fester Drehzahl und modernisierten Installationen mit Frequenzumrichtern hinsichtlich kritischer technischer Parameter.
| Betriebsparameter | Feste Geschwindigkeit mit Drosselventil | Antriebssteuerung mit variabler Frequenz |
|---|---|---|
| Motorenergieverbrauch | Bleibt unabhängig vom tatsächlichen Flüssigkeitsdurchflussbedarf hoch | Skaliert kubisch mit Reduzierung der Motorgeschwindigkeit |
| Anlaufstromstoß | Bis zum Sechs- bis Achtfachen des normalen Volllaststroms | Kontrollierte Beschleunigung; überschreitet niemals die Volllastleistung |
| Mechanische Beanspruchung von Dichtungen | Hoch durch Gegendruck und konstanten Höchstgeschwindigkeitsbetrieb | Minimiert durch reduzierte Wellengeschwindigkeiten und geringe Vibrationen |
| Systemdruckmanagement | Regulierung durch mechanische Begrenzung; anfällig für plötzliche Spitzen | Reibungslose Wartung durch elektronische Rückkopplungsschleifen |
| Systemleistungsfaktor | Degradiert bei reduzierter mechanischer Belastung erheblich | Über den gesamten Einsatzbereich hinweg auf hohem Niveau gehalten |
Drehmomentklassifizierung und alternative industrielle Anwendungen
Industriemaschinenlasten werden im Allgemeinen basierend auf ihren Drehmomentanforderungen in zwei Haupttypen eingeteilt: variables Drehmoment und konstantes Drehmoment. Kreiselpumpen und Lüfter stellen Lasten mit variablem Drehmoment dar, bei denen das erforderliche Drehmoment mit dem Quadrat der Drehzahl ansteigt. Im Gegensatz dazu erfordern Verdrängerpumpen, Fördersysteme, Hubmischer und Kompressoren unabhängig von der Betriebsgeschwindigkeit das gleiche Drehmoment.
Die Implementierung von VFD-Anwendungen mit konstantem Drehmoment erfordert im Vergleich zu Standard-Kreiselpumpeninstallationen andere technische Spezifikationen. Für konstante Drehmomentlasten muss der Antrieb über den gesamten Frequenzbereich eine konstante Stromabgabe liefern, um sicherzustellen, dass der Motor den Widerstand bei niedrigen Drehzahlen ohne Überhitzung überwinden kann. Hochleistungs-Industriemischer oder Verdrängerpumpen verlassen sich auf diese speziellen Einstellungen, um hochviskose Flüssigkeiten ohne Abwürgen bei langsamen Zyklen zu verarbeiten.
Ebenso stellt ein Kompressor mit variablem Frequenzantrieb eine weitere häufige Anwendung mit konstantem Drehmoment dar, die in industriellen Fertigungsanlagen zu finden ist. Luftkompressoren sind während einer Produktionsschicht einem sich schnell ändernden Luftbedarf ausgesetzt. Durch die Verwendung eines Antriebs mit einstellbarer Geschwindigkeit kann der Kompressor seine Rotationsgeschwindigkeit modulieren, um einen vollkommen stabilen Systemluftdruck aufrechtzuerhalten, wodurch die äußerst ineffizienten Start-Stopp-Zyklen oder der kontinuierliche unbelastete Leerlauf vermieden werden, der für Standard-Kompressorsteuerungsschemata typisch ist.
Mechanische Antriebssynergie: Kopplung von VFDs mit hocheffizienten Getrieben
Während die elektronische Drehzahlregelung die elektrische Eingabe in einen Motor optimiert, muss das mechanische Übertragungssystem, das für die Übertragung dieser Leistung an die angetriebene Ausrüstung verantwortlich ist, gleichermaßen optimiert werden. Anspruchsvolle Industriesysteme erfordern robuste mechanische Komponenten, die variable Drehzahlen, Umkehrlasten und hohe Drehmomentprofile bewältigen können, ohne die Gesamtsystemeffizienz zu beeinträchtigen.

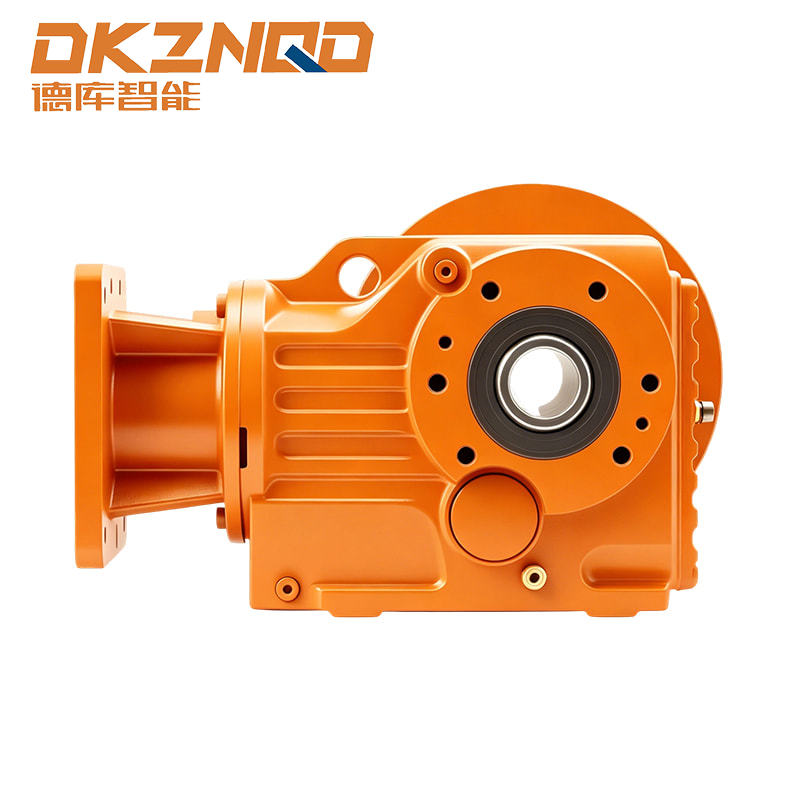

Das Bild unten zeigt eine typische Hochleistungs-Industriegetriebemotorkonfiguration, die für die Bewältigung anspruchsvoller variabler Geschwindigkeitsprofile und die Aufrechterhaltung der mechanischen Effizienz in rauen Betriebsumgebungen ausgelegt ist.
Wenn ein Motor bei elektronischer Drehzahlregelung langsamer wird, verlangsamt sich auch sein interner Kühlventilator, was zu einem Wärmestau führen kann, wenn der Motor über längere Zeiträume mit hohem Drehmoment läuft. Durch die Verwendung eines hocheffizienten Kegelstirnradgetriebes kann der Motor innerhalb seines optimalen Drehzahlbereichs arbeiten und gleichzeitig für die erforderliche mechanische Drehzahlreduzierung an der Abtriebswelle sorgen. Diese Synergie schützt elektrische Komponenten vor thermischem Abbau und sorgt gleichzeitig für maximale mechanische Zuverlässigkeit des gesamten Anlagenprozesses.
Berechnung der Energieeinsparung mit VFD-Antrieben: Ein reales Szenario
Um die für den Einsatz elektronischer Geschwindigkeitsregelungssysteme erforderlichen Kapitalinvestitionen vollständig zu rechtfertigen, müssen die Anlagentechnikteams die langfristigen finanziellen Auswirkungen abschätzen. Die finanzielle Rentabilität dieser Anlagen wird deutlich, wenn man die Energieeinsparung mit VFD-Antrieben über einen längeren Betriebszeitraum betrachtet.
Stellen Sie sich eine industrielle Kühlwasserpumpe vor, die von einem 90-Kilowatt-Induktionsmotor angetrieben wird und das ganze Jahr über kontinuierlich läuft. Bei einer Standardinstallation mit einem mechanischen Drosselventil bezieht der Motor kontinuierlich etwa 92 Kilowatt elektrische Leistung aus dem Netz, um Systemreibungen und Drosselbeschränkungen zu überwinden. Bei den üblichen Industrietarifen stellt der kontinuierliche Betrieb dieser unmodulierten Anlage erhebliche Grundbetriebskosten dar.
Wird die Anlage mit einem elektronischen Drehzahlantrieb nachgerüstet und sinkt der durchschnittlich benötigte Volumenstrom für die Hälfte des Betriebsjahres auf achtzig Prozent der maximalen Kapazität, sinkt der Leistungsbedarf deutlich. Gemäß den Affinitätsgesetzen für Kreiselpumpen reduziert der Betrieb mit einer Drehzahl von achtzig Prozent die erforderliche elektrische Leistung auf etwa siebenundvierzig Prozent der Volllastnennleistung. Die folgende Analysetabelle zeigt den jährlichen Stromverbrauch und die finanziellen Auswirkungen dieser Strategie zur Geschwindigkeitsreduzierung.
| Betriebsmetrik pro Jahr | Traditionelles Drosselsystem | System mit variabler Geschwindigkeitsregelung |
|---|---|---|
| Betriebsdauer mit hohem Durchfluss (100 % Geschwindigkeit) | 4380 Stunden bei 92 kW | 4380 Stunden bei 93 kW (einschließlich Antriebsverlust) |
| Betriebszeitraum bei geringem Durchfluss (80 % Geschwindigkeit) | 4380 Stunden bei 92 kW | 4380 Stunden bei 44 kW |
| Gesamter jährlicher Stromverbrauch | 805920 Kilowattstunden | 600060 Kilowattstunden |
| Netto-Energieeinsparungen erreicht | Basisreferenzwert | Jährlich werden 205860 Kilowattstunden eingespart |
| Reduzierung der Betriebskosten | 0 % Ermäßigung | Etwa 25 % Reduzierung der Stromkosten |
Dieses berechnete Szenario verdeutlicht die finanziellen Vorteile, die sich aus der Anwendung der Geschwindigkeitsmodulation bei Flüssigkeitshandhabungsprozessen ergeben. Zusätzlich zu den direkten Stromeinsparungen verlängert die Reduzierung der Systembetriebsstunden bei maximalem Druck die Lebensdauer mechanischer Komponenten, senkt die Wartungskosten der Anlage und minimiert ungeplante Produktionsausfälle.
Häufig gestellte Fragen zu Frequenzumrichtern
F1: Kann jeder standardmäßige industrielle Wechselstrom-Induktionsmotor mit einem Frequenzumrichter betrieben werden?
Die meisten modernen Drehstrom-Induktionsmotoren können mit einem elektronischen Drehzahlregelungsantrieb betrieben werden. Allerdings kann es bei älteren Motoren oder Motoren, die nicht ausreichend isoliert sind, zu einer Verschlechterung der Isolierung aufgrund der schnellen Spannungsspitzen kommen, die durch das Schalten mit Pulsweitenmodulation erzeugt werden. Um eine optimale Zuverlässigkeit zu gewährleisten, sollten die Motoren den branchenüblichen Spezifikationen für die Leistung im Umrichterbetrieb entsprechen und sicherstellen, dass eine Hochtemperaturisolierung und ein angemessener Lagerschutz in die Konstruktion integriert sind.
F2: Was ist die Mindestgeschwindigkeit, mit der eine Industriepumpe mit einem VFD sicher laufen kann?
Die Mindestbetriebsdrehzahl hängt vollständig von der Konstruktion der Pumpe und der Art der Motorkühlung ab. Kreiselpumpen sollten im Allgemeinen nicht unter der zur Überwindung des statischen Systemdrucks erforderlichen Drehzahl laufen, da der Betrieb unterhalb dieses Punktes zu einem Nulldurchflusszustand führt, der die Pumpe überhitzen kann. Aus motorischer Sicht verlieren standardmäßige, vollständig geschlossene, lüftergekühlte Motoren bei niedrigen Drehzahlen an Kühleffizienz. Wenn ein kontinuierlicher Betrieb bei niedriger Drehzahl erforderlich ist, sollte ein zusätzlicher Kühlventilator mit konstanter Drehzahl oder ein hocheffizientes Untersetzungsgetriebe verwendet werden.
F3: Wie wirken sich Antriebe mit variabler Drehzahl auf den Gesamtleistungsfaktor einer Industrieanlage aus?
Standard-Wechselstrom-Induktionsmotoren führen zu einer erheblichen Verschlechterung des Leistungsfaktors, wenn sie unterhalb ihrer mechanischen Nennlast betrieben werden. Wenn ein elektronischer Drehzahlantrieb installiert ist, sorgt die Diodengleichrichterbrücke auf der Eingangsseite für einen hohen Verschiebungsleistungsfaktor, typischerweise über 95 Prozent, über den gesamten Drehzahl- und Lastbereich. Diese hohe Leistung schützt Industrieanlagen vor den Versorgungsnachteilen, die mit dem Betrieb mit niedrigem Leistungsfaktor verbunden sind.
F4: Was ist der primäre betriebliche Unterschied zwischen einem Softstarter und einem VFD?
Ein Softstarter wird ausschließlich zur Steuerung von Motorstrom und -drehmoment während der anfänglichen Startphase verwendet und reduziert mechanische Erschütterungen, indem die Spannung schrittweise erhöht wird, bevor die Standardnetzgeschwindigkeit erreicht wird. Ein Antrieb mit variabler Frequenz bietet genau die gleiche Sanftanlauffähigkeit, behält aber während des gesamten Betriebszyklus die volle Kontrolle über Motordrehzahl und Drehmoment und ermöglicht so eine kontinuierliche Anpassung während der Produktion.
