Warum Stirnradgetriebemotoren die erste Wahl sind
Stirnradgetriebemotoren Angebot überlegene Effizienz, leiserer Betrieb und höhere Belastbarkeit im Vergleich zu Alternativen mit Stirnrad- oder Schneckengetriebe. Ihr abgewinkeltes Zahndesign ermöglicht einen allmählichen Eingriff, wodurch die Kraft gleichmäßiger verteilt und die mechanische Belastung reduziert wird. In Branchen, die eine zuverlässige, kontinuierliche Kraftübertragung erfordern – von Fördersystemen bis hin zu Mischgeräten – übertreffen Stirnradgetriebemotoren durchweg sowohl ihre Haltbarkeit als auch ihre Energieeffizienz.
In der Praxis kann dies mit einem Stirnradgetriebemotor erreicht werden Übertragungswirkungsgrade von bis zu 98 % pro Getriebestufe Damit ist es eine der energieeffizientesten Optionen in der industriellen Antriebstechnik.
Hauptvorteile von Stirnradgetriebemotoren
1. Hohe Übertragungseffizienz
Die Schrägzahngeometrie ermöglicht den gleichzeitigen Eingriff mehrerer Zähne und verteilt die Last auf eine größere Kontaktfläche. Daraus ergibt sich Wirkungsgrade typischerweise zwischen 95 % und 98 % pro Stufe, wodurch die Energieverschwendung reduziert und die Betriebskosten langfristig gesenkt werden. Bei Anlagen, in denen Getriebemotoren rund um die Uhr laufen, führt dieser Effizienzgewinn direkt zu messbaren Einsparungen bei den Stromrechnungen.
2. Reibungsloser und leiser Betrieb
Im Gegensatz zu Stirnrädern, bei denen die Zähne abrupt ineinandergreifen, greifen Schrägverzahnungen schrittweise entlang der Zahnfläche ineinander. Durch dieses allmähliche Einrasten werden Stoßbelastungen vermieden und Vibrationen und Geräusche erheblich reduziert. Der Geräuschpegel ist typischerweise 10–15 dB niedriger als vergleichbare Stirnradgetriebeanordnungen, was in der Lebensmittelverarbeitung, der pharmazeutischen Herstellung und anderen Umgebungen, die empfindlich auf Lärm und Vibrationen reagieren, von entscheidender Bedeutung ist.
3. Hohe Tragfähigkeit
Der bei Schrägverzahnungen typische überlappende Zahnkontakt bedeutet, dass die Last jederzeit auf mehrere Zähne verteilt wird. Dies ermöglicht den Einsatz von Stirnradgetriebemotoren Drehmomente von wenigen Nm bis hin zu Zehntausenden Nm Dadurch eignen sie sich für Hochleistungsanwendungen wie Materialtransport, Extruder und Industriemischer.
4. Kompaktes und modulares Design
Moderne Stirnradgetriebemotoren sind auf eine kompakte Stellfläche ausgelegt. Ihr modularer Aufbau ermöglicht es Ingenieuren, verschiedene Motorleistungen und Übersetzungsverhältnisse zu kombinieren, um spezifische Anwendungsanforderungen zu erfüllen, ohne einen individuellen Antriebsstrang entwerfen zu müssen. Diese Vielseitigkeit reduziert die Installationszeit und vereinfacht die Wartungsplanung .
5. Lange Lebensdauer und geringer Wartungsaufwand
Die geringere Stoßbelastung und die gleichmäßige Kraftverteilung bei Schrägradsätzen führen zu einem geringeren Verschleiß an Zahnradzähnen und Lagern. Bei richtiger Schmierung erreichen Stirnradgetriebemotoren im Allgemeinen diese Leistung Standzeiten von mehr als 20.000 Betriebsstunden unter Nennbedingungen, wodurch ungeplante Ausfallzeiten und Wartungskosten minimiert werden.
Stirnradgetriebe im Vergleich zu anderen Getriebemotortypen: Ein direkter Vergleich
Das Verständnis des Vergleichs von Stirnradgetriebemotoren mit anderen gängigen Typen hilft zu klären, warum sie in industriellen Anwendungen so weit verbreitet sind.
| Funktion | Stirnradgetriebemotor | Stirnradgetriebemotor | Schneckengetriebemotor |
|---|---|---|---|
| Effizienz pro Stufe | 95–98 % | 92–96 % | 50–90 % |
| Geräuschpegel | Niedrig | Mittel–Hoch | Niedrig–Medium |
| Tragfähigkeit | Hoch | Mittel | Mittel |
| Drehmomentbereich | Breit | Mäßig | Mäßig |
| Typische Anwendungen | Förderer, Mischer, Kompressoren | Leichte Maschinen, Drucker | Aufzüge, Tore, langsame Förderbänder |
| Wartungsintervall | Lange | Mittel | Kürzer (Hitze/Verschleiß) |
Die Daten zeigen deutlich, dass Stirnradgetriebemotoren für die meisten industriellen Anwendungsfälle das beste Gleichgewicht zwischen Effizienz, Geräuschdämmung und Belastbarkeit bieten.

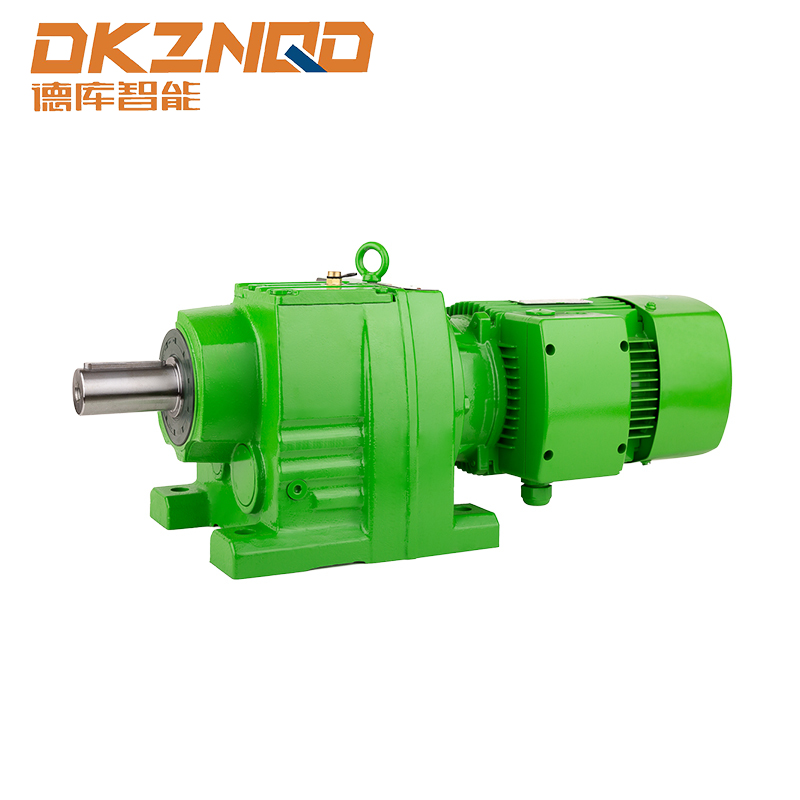

Stirnradgetriebemotor der R-Serie: Ein repräsentatives Beispiel
Die Stirnradgetriebemotor der R-Serie ist eine weit verbreitete Inline-Stirnradgetriebemotorkonfiguration, die die oben beschriebenen Vorteile veranschaulicht. Durch die koaxiale Wellenanordnung lässt es sich leicht in bestehende Maschinenlayouts integrieren, ohne dass komplexe Kupplungsadapter erforderlich sind.
Zu den Hauptmerkmalen des Designs der R-Serie gehören:
- Übersetzungsverhältnisse liegen typischerweise zwischen 1,3:1 und über 289:1 und bietet eine breite Flexibilität bei der Geschwindigkeitsreduzierung
- Hochpräzises Zahnradschleifen für reduzierte Geräuschentwicklung und längere Zahnradlebensdauer
- Modulare Montageoptionen, einschließlich Fußmontage-, Flanschmontage- und Wellenmontagevarianten
- Kompatibel mit Standard-IEC- und NEMA-Motorrahmen für einfaches Koppeln oder Austauschen von Motoren
- Versiegeltes Gehäuse, geeignet für staubige oder nasse Umgebungen
Diese Kombination aus Flexibilität und robuster Leistung macht die R-Serie zu einer Lösung der Wahl in Branchen wie Logistik, Lebensmittel und Getränke, Verpackung und Materialtransport.
Typische Anwendungsszenarien
Stirnradgetriebemotoren sind aufgrund ihrer Anpassungsfähigkeit und Leistungskonsistenz in einem breiten Spektrum industrieller Anwendungen zu finden:
- Band- und Kettenförderer — Eine gleichmäßige Drehmomentübertragung verhindert ein Durchrutschen des Bandes und reduziert den Verschleiß der Förderkomponenten
- Rührwerke und Mischer — Hohes Drehmoment bei niedriger Geschwindigkeit verarbeitet viskose Materialien ohne Überhitzung
- Kompressoren und Ventilatoren — Hohe Effizienz reduziert den Energieverbrauch im Dauerbetrieb
- Verpackungsmaschinen — Leiser Betrieb und präzise Geschwindigkeitsregelung erfüllen Hygiene- und Genauigkeitsanforderungen
- Pumpenantriebe — Zuverlässiger Wellenausgang für variable Durchflussanforderungen
- Kran- und Hebezeugsysteme — hohe Tragfähigkeit mit gleichmäßiger Beschleunigung und Verzögerung
Bei der Auswahl eines Stirnradgetriebemotors zu berücksichtigende Faktoren
Die Auswahl des richtigen Stirnradgetriebemotors erfordert die Bewertung mehrerer Schlüsselparameter, um eine zuverlässige, langfristige Leistung sicherzustellen:
- Erforderliches Abtriebsdrehmoment und Drehzahl — Definieren Sie das erforderliche Übersetzungsverhältnis und die erforderliche Motorleistung
- Arbeitszyklus — Dauerbetrieb erfordert andere Wärmewerte als intermittierender Betrieb
- Servicefaktor — Anwendungen mit Stoßbelastungen oder häufigen Starts erfordern einen höheren Betriebsfaktor
- Montagekonfiguration — Wellenausrichtung, Fuß- oder Flanschmontage und verfügbarer Einbauraum
- Umgebungsbedingungen — IP-Schutzart für Staub- und Feuchtigkeitsschutz, Temperaturbereich und Chemikalienbelastung
- Schmierungsart — Synthetische Schmierstoffe verlängern die Wechselintervalle und unterstützen größere Temperaturbereiche
Die richtige Einstellung dieser Parameter in der Spezifikationsphase verhindert vorzeitige Ausfälle und vermeidet spätere kostspielige Nachrüstungen.
FAQ
F1: Was ist der Hauptvorteil von Schrägverzahnungen gegenüber Stirnrädern?
Schrägverzahnte Zahnräder greifen allmählich und nicht alle auf einmal ineinander, wodurch Geräusche, Vibrationen und Stoßbelastungen reduziert werden. Dies führt zu einem ruhigeren Betrieb und einer höheren Belastbarkeit bei gleicher Getriebegröße.
F2: Wie effizient ist ein Stirnradgetriebemotor?
Typischerweise wird dies mit einem einstufigen Stirnradgetriebemotor erreicht 95–98 % Übertragungseffizienz . Mehrstufige Einheiten sind etwas leistungsschwächer, aber immer noch deutlich effizienter als Alternativen mit Schneckengetriebe.
F3: Was bedeutet die Bezeichnung „R-Serie“?
Die R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.
F4: Können Stirnradgetriebemotoren in der Lebensmittelverarbeitung eingesetzt werden?
Ja. Modelle mit entsprechenden IP-Schutzarten und Schmierstoffen in Lebensmittelqualität sind speziell für Umgebungen in der Lebensmittelverarbeitung, Getränke- und Pharmaindustrie konzipiert, in denen Hygiene und Spritzwasserbeständigkeit von entscheidender Bedeutung sind.
F5: Wie oft muss ein Stirnradgetriebemotor gewartet werden?
Unter normalen Bedingungen besteht die Hauptwartungsaufgabe in der Inspektion und dem Austausch des Schmiermittels – normalerweise alle 10.000–20.000 Betriebsstunden Abhängig von der Schmierstoffart und der Betriebstemperatur. Synthetische Schmierstoffe ermöglichen längere Intervalle.
F6: Welche Übersetzungsverhältnisse sind für Stirnradgetriebemotoren der R-Serie verfügbar?
Einheiten der R-Serie bieten üblicherweise Übersetzungsverhältnisse von ca 1,3:1 bis 289:1 oder mehr , abhängig von der Anzahl der Getriebestufen und dem jeweils gewählten Modell.
F7: Sind Stirnradgetriebemotoren für Anwendungen mit Frequenzumrichtern (VFD) geeignet?
Ja. Stirnradgetriebemotoren sind vollständig kompatibel mit Frequenzumrichtern. Der Einsatz eines VFD in Kombination mit einem Stirnradgetriebemotor bietet eine präzise Drehzahlregelung und kann die Energieeffizienz bei unterschiedlichen Lastbedingungen weiter verbessern.
