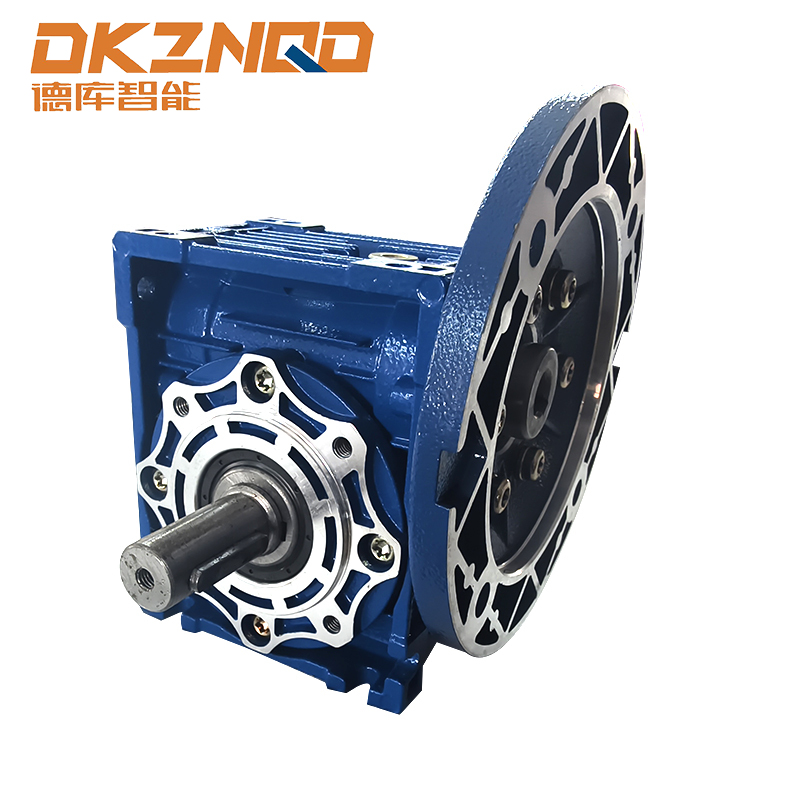

Im Bereich Industriemaschinen und Automatisierung ist die effiziente Übertragung von Kraft und Bewegung von größter Bedeutung. Unter den verschiedenen Komponenten, die für diesen Zweck entwickelt wurden, spielen Drehzahlminderer eine entscheidende Rolle bei der Anpassung der Ausgangsdrehzahl und des Drehmoments eines Motors an die für eine Anwendung erforderlichen Werte. Ein besonders bemerkenswerter Typ in dieser Kategorie ist das RV-Schneckengetriebe. Dieses Gerät ist bekannt für seine einzigartige Kombination aus Zykloidenantrieb und Schneckengetriebeantrieb, was zu einem Mechanismus führt, der ein hohes Drehmoment, eine außergewöhnliche Stoßbelastbarkeit und kompakte Abmessungen bietet. Verständnis der Konstruktionsprinzipien, der Betriebsmechanik und der geeigneten Anwendungen eines RV-Schneckengetriebe ist für Ingenieure und Designer, die optimale Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen suchen, von entscheidender Bedeutung.
Der Begriff „RV“ ist oft eine Abkürzung für „Rotationsvektor“, was auf die Fähigkeit des Untersetzungsgetriebes hinweist, Rotationskräfte effizient zu bewältigen. Das Design integriert auf raffinierte Weise zwei unterschiedliche Stufen der Geschwindigkeitsreduzierung. Bei der Primärstufe handelt es sich typischerweise um einen Schneckenradsatz, während bei der Sekundärstufe ein Zykloiden-Windradmechanismus zum Einsatz kommt. Dieser Hybridansatz ermöglicht es dem RV-Schneckengetriebe, einige der Einschränkungen zu überwinden, die Standard-Schneckengetrieben innewohnen, wie z. B. geringerer Wirkungsgrad und begrenzte Stoßfestigkeit, und gleichzeitig deren Vorteile wie hohe Untersetzungsverhältnisse und Kompaktheit beizubehalten. Das Ergebnis ist eine robuste und hochleistungsfähige Komponente, die als Eckpfeiler in vielen Präzisions-Bewegungssteuerungssystemen dient.
Das grundlegende Design und die Komponenten
Die Architektur eines RV-Schneckengetriebes ist komplex und dennoch elegant und auf Langlebigkeit und Leistung ausgelegt. Seine Konstruktion kann in mehrere Schlüsselkomponenten zerlegt werden, die zusammenarbeiten, um ihre Funktion zu erfüllen. Das erste Hauptelement ist die Eingangsstufe des Schneckengetriebes. Dieses besteht aus einer Schneckenschraube, die als Antriebskomponente mit der Eingangswelle und dem Motor verbunden ist, und einem Schneckenrad. Wenn sich die Schnecke dreht, greifen ihre Gewindegänge in die Zähne des Schneckenrads ein, wodurch sich das Rad dreht. Diese Stufe sorgt für die anfängliche, erhebliche Geschwindigkeitsreduzierung und Erhöhung des Drehmoments.
Die zweite und entscheidende Stufe ist der zykloidische Reduktionsmechanismus. Dieser Teil besteht aus einer Reihe von Komponenten, einschließlich einer Exzenternocke, Zykloidenscheiben, Ringstiften und einem Abtriebsmechanismus. Die Bewegung des Schneckenrads wird auf einen Exzenternocken übertragen. Diese Nocke treibt dann zwei Zykloidenscheiben an, die eine gelappte, bohnenartige Form haben und an ihrem Umfang Löcher aufweisen. Diese Scheiben greifen in einen Ring feststehender Stifte ein, die im Gehäuse des Untersetzungsgetriebes untergebracht sind. Die Bewegung der Exzenternocke führt dazu, dass die Zykloidenscheiben eine komplexe oszillierende Rotation erfahren. Da die Scheiben jedoch durch die feststehenden Stifte gehalten werden, wird ihre Bewegung in eine langsame, kontrollierte Drehung der Abtriebswelle umgesetzt. Dieser zweistufige Prozess verleiht dem RV-Schneckengetriebe seine bemerkenswerten Eigenschaften.
Ein entscheidendes Designmerkmal ist die Integration eines vorgespannten Kegelrollenlagers Anordnung. Dieses Lagersystem ist für die Aufnahme der hohen Belastungen und Momente verantwortlich, denen das Untersetzungsgetriebe im Betrieb ausgesetzt ist. Es sorgt für strukturelle Steifigkeit, minimiert die Durchbiegung unter Last und trägt zur außergewöhnlichen Positionsgenauigkeit und Langlebigkeit des Geräts bei. Darüber hinaus ist die gesamte Baugruppe in einem starren, hochfesten Gehäuse untergebracht, das häufig aus Eisen oder Aluminium gegossen wird und so Schutz vor Verunreinigungen bietet und die präzise Ausrichtung aller internen Komponenten gewährleistet. Die robuste Konstruktion ist ein Hauptgrund für den weiten Einsatz in Hochleistungsanwendungen.
Betriebsprinzipien und Hauptmerkmale
Der Betrieb eines RV-Schneckengetriebes ist eine Symphonie mechanischer Präzision. Die Eingangswelle wird mit Strom versorgt und dreht die Schnecke. Durch den Eingriff zwischen Schneckenschraube und Schneckenrad wird die erste Untersetzung erreicht. Das nun langsamer drehende Schneckenrad treibt den Exzenternocken der Zykloidenstufe an. Die Drehung dieser Nocke verleiht den Zykloidenscheiben eine exzentrische Bewegung. Während sich diese Scheiben bewegen, rollen ihre Lappen um die Innenseite der feststehenden Ringstifte. Bei jeder vollen Umdrehung der Exzenternocke bewegen sich die Zykloidenscheiben um eine Anzahl von Nocken vorwärts, die der Differenz zwischen der Anzahl der Nocken auf der Scheibe und der Anzahl der stationären Stifte entspricht. Diese Maßnahme führt zu einem sehr hohen Untersetzungsverhältnis in der zweiten Stufe.
Die Kombination dieser beiden Stufen ermöglicht es dem RV-Schneckengetriebe, sehr hohe einstufige Untersetzungsverhältnisse zu erreichen, die oft von 30:1 bis über 100:1 reichen. Die endgültige Ausgabe ist eine sanfte, kontinuierliche Drehung der Abtriebswelle mit stark reduzierter Geschwindigkeit und deutlich erhöhtem Drehmoment. Einer der bedeutendsten Vorteile dieses Designs ist außergewöhnliche Stoßbelastungsfestigkeit . Die große Kontaktfläche zwischen den zykloiden Scheibenkeulen und den Ringstiften sowie die Festigkeit der Komponenten ermöglichen es dem Untersetzungsgetriebe, plötzliche, starke Stoßbelastungen aufzunehmen und zu widerstehen, die andere Getriebetypen beschädigen oder zerstören würden.
Ein weiteres charakteristisches Merkmal ist hohe Torsionssteifigkeit und minimales Spiel . Unter Torsionssteifigkeit versteht man den Widerstand des Untersetzungsgetriebes gegen Verdrehen unter Last, der für die Aufrechterhaltung der Genauigkeit von Positionierungssystemen von entscheidender Bedeutung ist. Die inhärente Konstruktion des Zykloidenmechanismus mit mehreren Kontaktpunkten stellt sicher, dass es nur sehr wenig freie Bewegung oder „Spiel“ zwischen der Eingangs- und Ausgangswelle gibt. Dieses geringe Spiel ist von entscheidender Bedeutung für Anwendungen, die wiederholbare und präzise Bewegungen erfordern, beispielsweise in Roboterarmen oder CNC-Maschinen. Während ein Standard-Schneckengetriebe für seine geringere Effizienz bekannt ist, verbessert die Integration der Rollbewegung in die Zykloidenstufe außerdem die Gesamteffizienz des RV-Schneckengetriebes und macht es zu einer energiebewussteren Wahl für den Dauerbetrieb.
Vorteile und Einschränkungen in der Anwendung
Das einzigartige Design des RV-Schneckengetriebes bietet eine Reihe deutlicher Vorteile, die es für eine Vielzahl anspruchsvoller industrieller Aufgaben geeignet machen. Sein größter Vorteil ist seine beispiellose Fähigkeit, hohe Stoßbelastungen zu bewältigen. Dies macht es zur idealen Wahl für Anwendungen wie Materialtransportgeräte, Brecher oder Baumaschinen, bei denen plötzliche und starke Lastwechsel an der Tagesordnung sind. Die Robustheit seiner internen Komponenten gewährleistet einen zuverlässigen Betrieb und eine lange Lebensdauer auch unter diesen rauen Bedingungen.
Darüber hinaus ist es kompaktes und platzsparendes Design ist ein großer Vorteil. Trotz seiner hohen Leistungsdichte und Drehmomentabgabe hat das RV-Schneckengetriebe im Vergleich zu anderen Untersetzungsgetriebetypen mit ähnlicher Leistung oft einen kleineren Platzbedarf. Diese Kompaktheit ist im modernen Maschinendesign von unschätzbarem Wert, wo der Platz oft knapp ist. Seine hohe Torsionssteifigkeit und sein geringes Spiel machen ihn, wie bereits erwähnt, zur ersten Wahl für Präzisionsanwendungen. Dazu gehört auch der weitverbreitete Einsatz in Industrierobotern, wo es häufig in den Basis-, Arm- und Schultergelenken zu finden ist und dort die Kraft zum Tragen schwerer Nutzlasten und die Genauigkeit für deren korrekte Positionierung bietet.
Allerdings ist es wie jede technische Komponente nicht ohne Einschränkungen. Die primäre Überlegung sind die Kosten. Der Herstellungsprozess für ein RV-Schneckengetriebe ist komplex und erfordert eine hochpräzise Bearbeitung und Montage. Folglich sind diese Einheiten im Allgemeinen teurer als Standard-Schneckengetriebe oder Stirnradgetriebe. Diese höhere Anfangsinvestition muss durch die Anforderungen der Anwendung an Leistung, Haltbarkeit und Präzision gerechtfertigt sein. Eine weitere Überlegung besteht darin, dass trotz der verbesserten Effizienz gegenüber reinen Schneckengetrieben die Effizienz in einigen Betriebsbereichen immer noch niedriger sein kann als die eines Planetengetriebes. Daher muss dieser Faktor bei kontinuierlich laufenden Anwendungen, bei denen der Energieverbrauch im Vordergrund steht, gegen seine anderen Vorteile abgewogen werden.
Die folgende Tabelle fasst die wichtigsten Vorteile und Überlegungen zusammen:
| Vorteil | Beschreibung |
|---|---|
| Hohe Stoßbelastbarkeit | Hervorragende Fähigkeit, plötzliche, einwirkende Kräfte ohne Ausfall aufzunehmen und auszuhalten. |
| Hohe Drehmomentdichte | Liefert im Verhältnis zu seiner physischen Größe und seinem Gewicht ein hohes Drehmoment. |
| Geringes Spiel | Bietet eine hohe Positionsgenauigkeit und Wiederholbarkeit, die für die Präzisionsautomatisierung unerlässlich ist. |
| Hohe Steifigkeit | Behält die Ausrichtung bei und minimiert die Durchbiegung unter schweren Lasten, wodurch eine gleichbleibende Leistung gewährleistet wird. |
| Rücksichtnahme | Beschreibung |
| Höhere Kosten | Eine aufwändige Fertigung führt zu einer höheren Anfangsinvestition im Vergleich zu einfacheren Reduzierstücktypen. |
| Effizienz | Der Wirkungsgrad ist zwar im Vergleich zu Schneckenantrieben verbessert, kann jedoch nicht in allen Szenarien mit dem einiger anderer Getriebetypen mithalten. |
Gängige industrielle Anwendungen und Verwendungen
Die robuste und präzise Beschaffenheit des RV-Schneckengetriebes gewährleistet seine Präsenz in einem breiten Spektrum von Branchen. Seine Anwendung wird durch die Notwendigkeit einer zuverlässigen Kraftübertragung unter schwierigen Bedingungen bestimmt. Im Bereich der Robotik ist es nahezu unverzichtbar. Knickgelenke für Roboter Sie verlassen sich in hohem Maße darauf, dass diese Untersetzungsgetriebe das erforderliche Drehmoment für die Bewegung bereitstellen und gleichzeitig die Genauigkeit und Steifigkeit gewährleisten, die für die präzise Positionierung von Werkzeugen und Werkstücken erforderlich sind. Von Automobilmontagelinien bis hin zur Platzierung elektronischer Komponenten ermöglicht das RV-Schneckengetriebe die sanfte und kraftvolle Bewegung, die moderne Automatisierung ausmacht.
Ein weiterer wichtiger Einsatzbereich sind Flurförderzeuge. Fördersysteme, sei es in der Gepäckabfertigung an Flughäfen, in Lagerverteilzentren oder in Bergbaubetrieben, nutzen diese Untersetzungsgetriebe häufig zum Antrieb von Rollen oder Bändern. Ihre Stoßbelastbarkeit ist entscheidend für die Bewältigung plötzlicher Starts, Stopps und Stöße schwerer Güter. Ebenso findet man sie in Hebe- und Hebemaschinen B. Kräne und Winden, wo ihr hohes Drehmoment und ihre inhärente Sicherheit – ein Schneckenantrieb ist normalerweise selbsthemmend und verhindert ein Zurückdrehen – sowohl Leistung als auch Sicherheit beim Umgang mit schwebenden Lasten bieten.
Auch die Lebensmittel- und Getränke-, Pharma- und Verpackungsindustrie setzt diese Reduzierstücke in Maschinen wie Abfüllmaschinen, Palettierern und Etikettiersystemen ein. In diesen Umgebungen sind neben Leistung auch Zuverlässigkeit und Hygiene von entscheidender Bedeutung. Viele Wohnmobil-Schneckengetriebe sind mit abgedichteten Gehäusen und Beschichtungen erhältlich, die Korrosion widerstehen und Abwaschverfahren standhalten, sodass sie für saubere und sterile Umgebungen geeignet sind. Weitere häufige Anwendungen sind Baumaschinen (z. B. Betonmischer, Drehkränze von Baggern), Werkzeugmaschinen für Schalttische und alle Situationen, in denen ein hoher Drehmomentausgang bei niedriger Drehzahl von einer kompakten und robusten Quelle benötigt wird.
Auswahlkriterien und Wartungsrichtlinien
Die Auswahl des geeigneten RV-Schneckengetriebes für eine bestimmte Anwendung erfordert eine sorgfältige Analyse mehrerer Betriebsparameter. Der Hauptfaktor ist das Erforderliche Abtriebsdrehmoment und Betriebsgeschwindigkeit . Das Untersetzungsgetriebe muss so dimensioniert sein, dass es das maximale Drehmoment der Anwendung, einschließlich aller erwarteten Stoßbelastungen, bewältigen kann, ohne seine Nennkapazität zu überschreiten. Darüber hinaus muss das Untersetzungsverhältnis so gewählt werden, dass aus der verfügbaren Eingangsmotordrehzahl die gewünschte Ausgangsdrehzahl erreicht wird. Zu den weiteren kritischen Faktoren gehören die Art und das Ausmaß externer Lasten, wie z. B. Radiallast, Axiallast und Momentlast, die auf die Abtriebswelle wirken. Diese Kräfte werden von den Abtriebslagern aufgenommen und eine Überschreitung ihrer Nennwerte kann zu einem vorzeitigen Ausfall führen.
Die Betriebsumgebung ist ein weiteres entscheidendes Auswahlkriterium. Faktoren wie Umgebungstemperatur, Vorhandensein von Staub, Feuchtigkeit oder ätzenden Chemikalien bestimmen den Bedarf an speziellen Dichtungen, Oberflächenbehandlungen oder speziellen Schmiermitteln. Beispielsweise erfordern Anwendungen bei extremen Temperaturen Schmierstoffe mit entsprechender Viskosität und thermischer Stabilität. Auch die gewünschte Lebensdauer und der gewünschte Arbeitszyklus (kontinuierlicher oder intermittierender Betrieb) beeinflussen den Auswahlprozess und stellen sicher, dass das Untersetzungsgetriebe die Zuverlässigkeitserwartungen erfüllt.
Nach der Installation ist die ordnungsgemäße Wartung der Schlüssel zur Maximierung der Lebensdauer und Leistung eines Wohnmobil-Schneckengetriebes. Die wichtigste Wartungsaufgabe ist regelmäßiges Schmiermanagement . Es muss die richtige Art und Menge des Schmiermittels verwendet werden, und es sollte in den vom Hersteller empfohlenen Abständen je nach Betriebsbedingungen gewechselt werden. Regelmäßige Kontrollen auf Öllecks und Verunreinigungen sind ebenfalls unerlässlich. Darüber hinaus ist es wichtig, regelmäßig auf ungewöhnliche Geräusche oder Vibrationen zu prüfen, die Frühindikatoren für Fehlausrichtung, Lagerverschleiß oder andere interne Probleme sein können. Wenn Sie sicherstellen, dass alle Befestigungsschrauben fest sitzen und das Gerät keinen über seine Spezifikationen hinausgehenden Belastungen ausgesetzt wird, trägt dies zu einem langfristigen, störungsfreien Betrieb bei. Obwohl diese Reduzierstücke auf Langlebigkeit ausgelegt sind, kann die Vernachlässigung grundlegender Wartungsarbeiten zu vermeidbaren Ausfallzeiten und kostspieligen Reparaturen führen.
Zusammenfassend lässt sich sagen, dass das RV-Schneckengetriebe ein Spitzenmodell der Kraftübertragungskonstruktion darstellt und die Vorteile von Schnecken- und Zykloidengetrieben meisterhaft vereint. Seine herausragenden Merkmale – hohe Drehmomentkapazität, außergewöhnliche Widerstandsfähigkeit gegenüber Stoßbelastungen, kompakte Größe und minimales Spiel – machen es zu einer technischen Lösung für die anspruchsvollsten industriellen Anwendungen. Von den präzisen Verbindungen eines Schweißroboters bis hin zum leistungsstarken Antrieb eines Förderbandes, das Tonnen von Material bewegt, ist seine Rolle von entscheidender Bedeutung. Auch wenn es aufgrund seiner Anschaffungskosten und spezifischen Effizienzmerkmale nicht für jedes Szenario die universelle Wahl ist, sind seine Leistungsvorteile bei der richtigen Anwendung unbestreitbar. Das Verständnis seiner Prinzipien und die richtige Anwendung sind für Ingenieure von grundlegender Bedeutung, die Maschinen bauen wollen, die nicht nur leistungsstark und effizient, sondern auch robust und zuverlässig sind.
