Warum die Auswahl eines Stirnradgetriebemotors die langfristige Antriebseffizienz bestimmt
Eine Produktionslinie fällt selten allein wegen des Motors aus. Häufiger liegt die Schwachstelle an der Schnittstelle zwischen Motorwelle und Getriebe, wo Spiel, Fehlausrichtung oder ein zu geringes Untersetzungsverhältnis den Durchsatz stillschweigend beeinträchtigen. Stirnradgetriebemotoren lösen dieses Problem, indem sie die Antriebsmaschine und die Untersetzungsstufe in einer einzigen Gehäuseeinheit kombinieren, wodurch im Vergleich zu einer separaten Motor- und Getriebeanordnung ein Kupplungspunkt und eine Quelle für Ausrichtungsfehler entfallen.
Die Schrägzahnform selbst ist der Grund dafür, dass diese Einheiten leiser laufen und mehr Last pro Volumeneinheit übertragen als gerade Stirnradkonstruktionen. Da die Zähne in einem Winkel und nicht entlang einer geraden Linie ineinandergreifen, erfolgt der Kontakt allmählich und über einen längeren Weg verteilt, wodurch die Last verteilt und das beim Ein- und Ausfahren der Zähne entstehende Aufprallgeräusch verringert wird. In diesem Artikel werden die mechanischen Gründe für diesen Effizienzgewinn erläutert, wie sich Spiel und Montageposition auf die tatsächliche Leistung auswirken und wie man eine entsprechende Anpassung vornehmen kann Stirnradgetriebemotor der R-Serie , ein Stirnradgetriebemotor der F-Serie , oder ein Stirnradgetriebemotor der k-Serie auf eine bestimmte Anwendung und nicht auf eine allgemeine Kategorie.
Die richtige Wahl zu treffen, ist auf einer laufenden Linie wichtiger als auf dem Papier, denn ein Getriebemotor, der technisch in der Lage ist, eine Last zu bewältigen, aber schlecht an die Montagegeometrie oder den Arbeitszyklus angepasst ist, kostet über eine mehrjährige Lebensdauer hinweg immer noch mehr Energie und Wartung als eine korrekt spezifizierte Einheit, die zu einem etwas höheren Vorabpreis gekauft wurde. Die folgenden Abschnitte sind um die Entscheidungen herum organisiert, die tatsächlich die Feldergebnisse verändern, angefangen bei der Zahngeometrie selbst bis hin zu Montage, Schmierung und Fertigungstoleranzen.
Wie der Winkel der Schrägverzahnung die Kraftübertragung verändert
Bei einem geraden Stirnrad berührt die gesamte Breite eines Zahns gleichzeitig den Gegenzahn. Dieses sofortige Einrücken erzeugt jedes Mal, wenn ein neues Zahnpaar in Eingriff kommt, einen scharfen mechanischen Impuls, der die Hauptursache für das Heulen bei älteren Getriebekonstruktionen ist. Bei einem Schrägzahnrad werden die Zähne in einem Winkel zur Drehachse geschnitten, sodass der Kontakt an einer Kante des Zahns beginnt und sich beim Drehen der Zahnräder zunehmend über die Zahnbreite ausbreitet.
Dieses progressive Einrücken hat drei messbare Auswirkungen auf den Antriebsstrang eines Getriebemotors:
- Die Belastung wird gleichzeitig auf mehr als ein Zahnpaar verteilt, wodurch die Spitzenbelastung eines einzelnen Zahns verringert und die Lebensdauer bei wiederholter Belastung verlängert wird.
- Die Geräuschentwicklung sinkt erheblich, oft um mehrere Dezibel im Vergleich zu einer gleichwertigen Stirnradkonstruktion mit der gleichen Last, da es nicht zu einem abrupten Zahn-zu-Zahn-Aufprall kommt.
- Die Laufruhe verbessert sich bei höheren Eingangsdrehzahlen, was für Anwendungen wichtig ist, bei denen der Motor über längere Zeiträume nahe seiner Nenndrehzahl läuft.
Der Kompromiss ist Axialschub. Da die Zähne schräg geschnitten sind, erzeugt der Eingriff zusätzlich zu den bei einem Stirnrad vorhandenen Radial- und Tangentialkräften eine Kraft entlang der Wellenachse. Bei Gehäusen von Stirnradgetriebemotoren wird dies durch Axiallager berücksichtigt, die für den jeweiligen Schrägungswinkel dimensioniert sind. Dies ist ein Grund dafür, dass Getriebegehäuse nicht einfach zwischen Serien ausgetauscht werden können, ohne die Lagerbewertung zu überprüfen.
Anpassung des Seriendesigns an das Anwendungslastprofil
Hersteller organisieren Produktreihen von Stirnradgetriebemotoren in Serien, da eine einzelne Gehäusegeometrie nicht den gesamten Bereich von leichten Förderantrieben bis hin zu schweren Misch- oder Zerkleinerungslasten effizient abdecken kann. Jede Serie zielt in der Regel auf ein Drehmomentband, einen Montagestil und eine Reihe von Übersetzungsschritten ab. Daher beginnt die richtige Auswahl beim Arbeitszyklus und nicht bei der Katalogseite. Eine nützliche Ausgangsfrage ist nicht, welche Serie auf dem Papier am leistungsstärksten aussieht, sondern welche Wellenanordnung die umgebende Ausrüstung bereits vorgibt, da die Nachrüstung eines Rahmens für eine andere Wellenausrichtung in der Regel weitaus teurer ist, als von Anfang an etwas mehr für das richtig konfigurierte Gehäuse zu bezahlen.

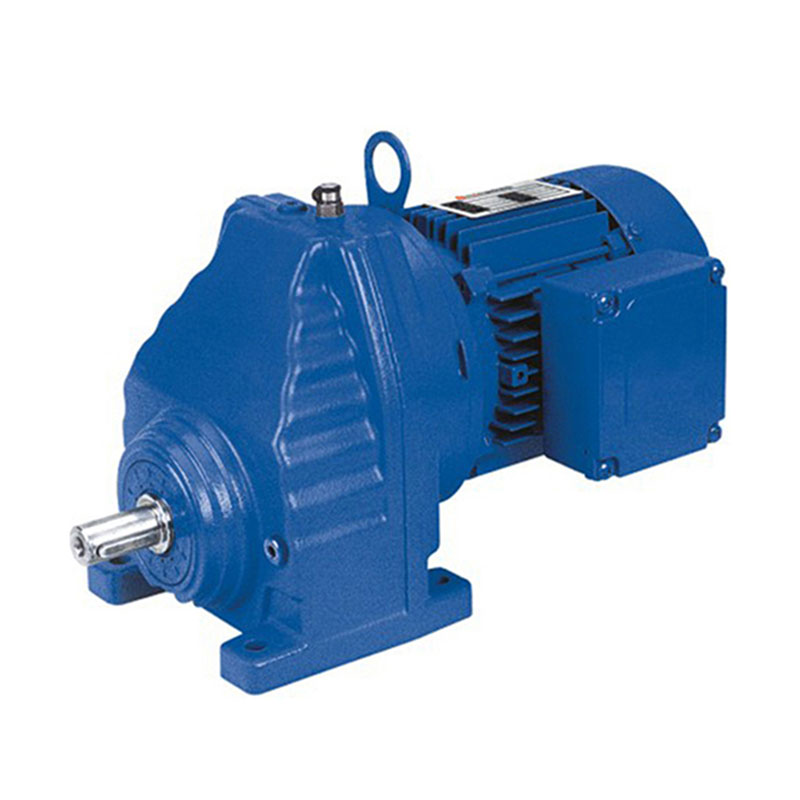

Stirnradgetriebemotor der R-Serie
Diese Serie ist um ein kompaktes Koaxialgehäuse herum aufgebaut und eignet sich für Anwendungen, bei denen die Abtriebswelle auf einer Linie mit der Motorwelle liegen muss, wie z. B. Vertikalförderer oder Rührgeräte, bei denen die Stellfläche begrenzt ist. Die Übersetzungsstufen sind am unteren Ende des Bereichs in der Regel feiner, was hilfreich ist, wenn ein Prozess eine präzise Drehzahlanpassung anstelle eines rohen Drehmoments erfordert.

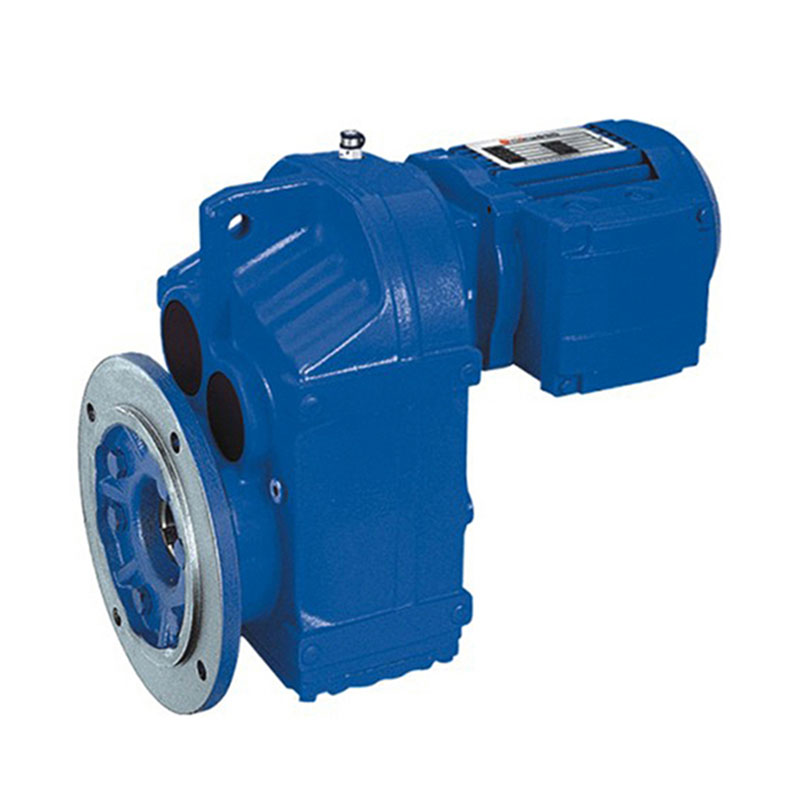

Stirnradgetriebemotor der F-Serie
Durch die in dieser Serie verwendete parallele Wellenanordnung bleiben Eingangs- und Ausgangswellen nebeneinander und nicht in einer Linie, was die Integration von Riemen- oder Kettenantrieben in Geräten wie Verpackungslinien und Materialtransportsystemen vereinfacht, bei denen die Ausgangswelle in einer festen Höhe über einem Rahmen sitzen muss.

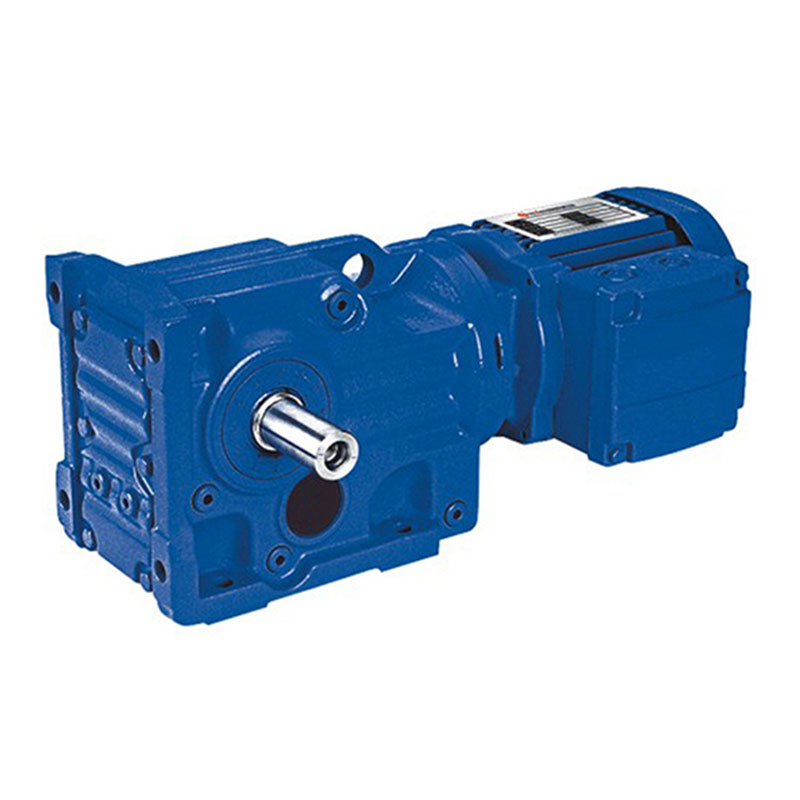

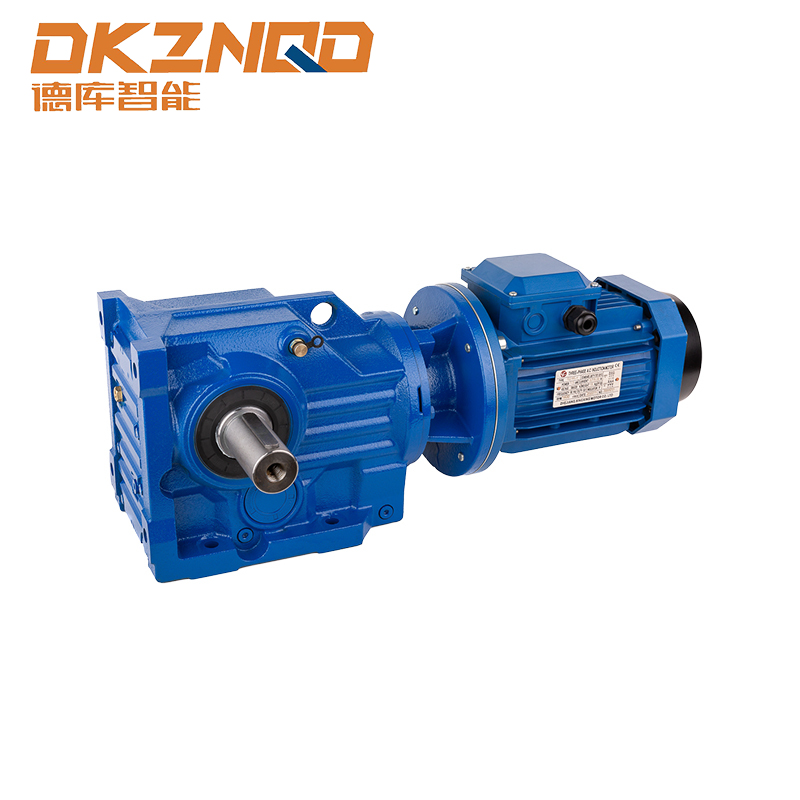

Stirnradgetriebemotor der K-Serie
Durch die Kombination von Stirnrad- und Kegelradstufen ändert diese Baureihe die Richtung der Kraftübertragung um etwa neunzig Grad in einem einzigen Gehäuse. Dies macht es zu einer häufigen Wahl für Rührwerke, Kräne und Installationen, bei denen der Antrieb Kurvenfahrten durchführen muss, ohne dass ein separates Winkelgetriebe erforderlich ist.

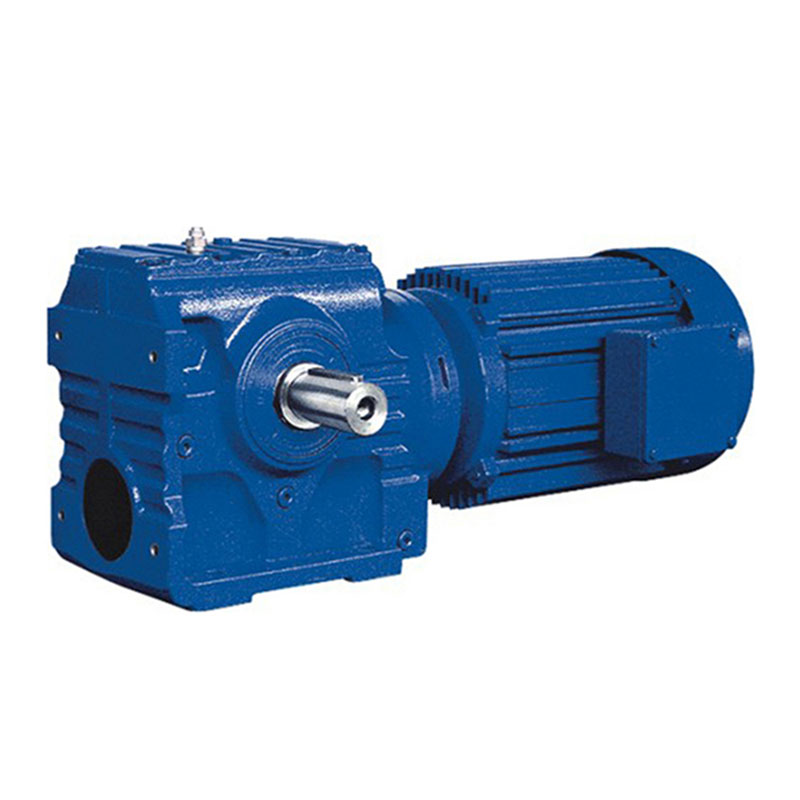

Stirnradgetriebemotor der S-Serie
Diese Serie kombiniert eine schrägverzahnte Eingangsstufe mit einer Schneckengetriebe-Ausgangsstufe, die ein höheres Einzeluntersetzungsverhältnis als ein rein schrägverzahntes Design bietet und gleichzeitig die Gehäusefläche relativ klein hält. Der Nachteil besteht in einem geringeren Spitzenwirkungsgrad als bei einer rein spiralförmigen Einheit, da Schneckenkämme mehr Gleitkontakt als Rollkontakt erfordern.
Vergleich von Struktur- und Leistungsmerkmalen verschiedener Serien
Die folgende Tabelle fasst die praktischen Unterschiede zusammen, die eine Auswahlentscheidung beeinflussen sollten. Die Effizienzzahlen stellen die typische Leistung eines einstufigen Spiralnetzes dar und variieren je nach Verhältnis, Last und Schmierungszustand.
| Charakteristisch | Koaxiale Spirale | Spiralförmige Parallelwelle | Spiralförmige Abschrägung | Spiralwurm |
|---|---|---|---|---|
| Wellenanordnung | In der Schlange | Parallel versetzt | Rechter Winkel | Rechter Winkel |
| Typischer einstufiger Wirkungsgrad | 96 bis 98 Prozent | 96 bis 98 Prozent | 94 bis 96 Prozent | 82 bis 90 Prozent |
| Am besten geeigneter Lasttyp | Leicht bis mittel kontinuierlich | Mittel bis schwer kontinuierlich | Mittel mit Richtungswechsel | Leicht bis mittel, Platz begrenzt |
| Relativer Wohnraum-Fußabdruck | Klein | Mittel | Mittel | Klein |
| Typische Spielklasse | Standard bis reduziert | Standard bis reduziert | Standard | Standard |
Die Effizienzzahlen addieren sich über die Stufen hinweg. Eine zweistufige Spiraleinheit, die mit 97 Prozent pro Stufe läuft, liefert insgesamt etwa 94 Prozent, während eine Spiral-Schnecken-Kombination mit einer Einzelstufe von 88 Prozent und einer Spiralvorstufe mit 97 Prozent insgesamt eher bei 85 Prozent liegt. Bei einem mehrschichtigen Betrieb pro Jahr schlägt sich diese Lücke direkt in den Stromkosten nieder, weshalb Anlagen mit hoher Auslastung tendenziell ausschließlich spiralförmige Konstruktionen bevorzugen, auch wenn die Schneckenoption auf eine kleinere Stellfläche passen würde.
Einbaulage und ihre Auswirkung auf die Lagerlebensdauer
In Getriebemotorkatalogen sind mehrere Standardmontagepositionen aufgeführt, und die Versuchung besteht darin, dies als eine rein geometrische Wahl zu betrachten. In der Praxis verändert die Einbaulage die Schmierstoffverteilung im Gehäuse und die Lastaufnahme durch die Lager, was sich auf die Lebensdauer auswirkt, selbst wenn die Drehmoment- und Drehzahlangaben auf dem Papier identisch sind.
Vertikale Wellenausrichtungen konzentrieren mehr Gewicht auf das untere Lager und erfordern genügend Ölvolumen, damit die oberen Zahnradzähne während des Betriebs der Einheit geschmiert bleiben, da die Spritzschmierung von der Rotation abhängt, die das Öl ständig nach oben verteilt. Wenn eine Einheit, die ursprünglich für die Fußmontage ausgelegt war, vertikal installiert wird, ohne den Ölfüllstand für diese Ausrichtung zu überprüfen, kann es sein, dass die obere Stufe nicht ausreichend geschmiert ist, obwohl die Ölwanne aus Sicht der Fußmontage voll erscheint. Einer der am häufigsten übersehenen Schritte bei der Inbetriebnahme ist die Überprüfung des montagespezifischen Fülldiagramms vor der Installation, anstatt davon auszugehen, dass für jede Ausrichtung ein einziger Ölstand gilt.
Gegenreaktion verstehen und wann sie tatsächlich wichtig ist
Spiel ist das kleine Rotationsspiel zwischen den ineinandergreifenden Zähnen, das absichtlich eingebaut wird, damit die Zahnräder nicht blockieren, da Temperaturänderungen dazu führen, dass sich Gehäuse und Zahnräder unterschiedlich schnell ausdehnen. Für die meisten Förder-, Misch- und allgemeinen Materialhandhabungsanwendungen sind Standardspielklassen geeignet und verursachen keine messbaren Prozessprobleme.
Spiel wird in drei spezifischen Situationen zu einem Designproblem:
| Anwendungstyp | Warum Gegenreaktionen wichtig sind | Empfohlener Ansatz |
|---|---|---|
| Indexierungs- oder Positionierantriebe | Das Spiel führt bei jeder Richtungsumkehr direkt zu einem Positionsfehler | Geben Sie die Klasse des reduzierten Spiels an und überprüfen Sie diese bei der Endmontage mit einer Messuhr |
| Häufiger Reversierbetrieb | Wiederholte Stoßbelastungen bei Richtungswechsel beschleunigen den Zahnverschleiß | Wählen Sie eine Baureihe, die für den Reversierbetrieb ausgelegt ist, und reduzieren Sie das Drehmoment leicht |
| Synchronisierte Mehrmotorenlinien | Ungleiches Spiel zwischen den Einheiten führt zu Drift zwischen synchronisierten Achsen | Beziehen Sie alle Getriebemotoren der Linie auf die gleiche Spielklassenspezifikation |
Außerhalb dieser Fälle führt die Suche nach einer Klasse mit reduziertem Spiel zu höheren Kosten ohne entsprechenden Nutzen, da bei normaler kontinuierlicher Drehung in eine Richtung das Spiel nie in einer Weise beeinträchtigt wird, die sich auf die angetriebene Ausrüstung auswirkt.
Motor-Getriebe-Kupplung und wo Effizienz verloren geht
Selbst eine gut ausgelegte Getriebestufe kann eine schlechte Motor-Getriebe-Schnittstelle nicht ausgleichen. Drei Faktoren bestimmen, wie viel der Nennleistung des Motors tatsächlich die angetriebene Last erreicht:
- Wellenausrichtung zwischen dem Motorrotor und dem Antriebsritzel. Integrierte Getriebemotorgehäuse eliminieren diese Variable fast vollständig, da der Motor werkseitig in das Gehäuse eingebaut wird, im Gegensatz zu einem separat gekoppelten Motor und Untersetzungsgetriebe, bei dem Toleranzen bei der Feldausrichtung einen variablen Verlust verursachen.
- Lagervorspannung auf der Eingangswelle, die innerhalb der Herstellertoleranz eingestellt werden muss. Eine zu geringe Vorspannung ermöglicht Wellenbewegungen unter Last, eine zu hohe Vorspannung erhöht die Reibungsverluste und verkürzt die Lagerlebensdauer.
- Viskositätsklasse des Schmiermittels relativ zur Umgebungstemperatur. Ein für Kaltstartbedingungen zu zähflüssiger Schmierstoff erhöht die Planschverluste beim Anlauf, während ein für hohe Umgebungstemperaturen zu dünnflüssiger Schmierstoff mit der Zeit den Verschleiß an den Zahnflanken erhöht.
Indem die technischen Daten für eine bestimmte Kegelradeinheit mit dem tatsächlichen Umgebungstemperaturbereich des Installationsorts verglichen werden und nicht davon ausgegangen wird, dass eine einzige Schmierstoffsorte alle Klimazonen abdeckt, wird ein großer Teil der vorzeitigen Lagerausfälle vermieden, die in den Außendienstdaten gemeldet werden.
Spezifikations-Checkliste vor der Bestellung
Durch die Bestätigung der folgenden Punkte vor Abschluss einer Bestellung werden die häufigsten Ursachen für eine Diskrepanz zwischen Katalogbewertung und Feldleistung vermieden.
- Bestätigen Sie das erforderliche Ausgangsdrehmoment bei der tatsächlichen Betriebsdrehzahl und nicht nur bei der auf dem Typenschild des Motors angegebenen Drehzahl, da sich Drehmoment und Drehzahl über eine Untersetzungsstufe in umgekehrter Richtung bewegen.
- Überprüfen Sie die Montageposition und stellen Sie sicher, dass die Ölfüllspezifikation mit dieser Ausrichtung übereinstimmt.
- Überprüfen Sie den Umgebungstemperaturbereich, einschließlich geschlossener Räume oder im Freien, anhand der Standardschmierstoffbewertung.
- Bestimmen Sie, ob der Arbeitszyklus häufiges Reversieren oder Start-Stopp-Betrieb umfasst, was sich sowohl auf die Spielklasse als auch auf die thermische Bewertung auswirkt.
- Bestätigen Sie, dass der Wellenausgangstyp, ob Vollwelle, Hohlwelle oder Schrumpfscheibe, mit der Anschlussausrüstung übereinstimmt.
- Vergleichen Sie den Betriebsfaktor mit der tatsächlichen Spitzenlast, einschließlich etwaiger Stoßbelastungen während des Startvorgangs.
Fertigungspräzision und ihre langfristige Auswirkung auf Lärm und Verschleiß
Zwei Getriebemotoren mit identischen veröffentlichten Spezifikationen können im Feld deutlich unterschiedliche Leistungen erbringen, wenn einer zugeschnitten und auf eine engere Toleranzklasse wärmebehandelt wurde als der andere. Die Genauigkeit von Verzahnungen wird in der Regel anhand standardisierter Skalen bewertet, die Profilfehler, Teilungsfehler und Schrägungswinkelabweichungen quantifizieren. Auf eine feinere Körnung zugeschnittene Einheiten laufen leiser und erzeugen bei gleicher Last weniger Vibrationen. Noch wichtiger ist jedoch, dass sie diese Leistung tendenziell über einen längeren Wartungsintervall beibehalten, da das anfängliche Kontaktmuster näher am Ideal liegt und den Verschleiß vom ersten Betriebstag an gleichmäßiger über die Zahnfläche verteilt, anstatt ihn auf einige wenige Spitzenpunkte zu konzentrieren, die leicht außerhalb der Toleranz liegen.
Die Konsistenz der Wärmebehandlung ist genauso wichtig wie der erste Schnitt. Die Einsatzhärtetiefe, die über einen Zahnradrohling hinweg variiert, führt zu weichen Stellen, die unter Belastung schneller verschleißen und schließlich das Zahnprofil so weit verändern, dass das Zahnflankenspiel über die ursprüngliche Spezifikation hinaus ansteigt. Dies ist einer der Gründe dafür, dass das vor Ort gemessene Spiel an einem alternden Getriebe häufig den auf dem Typenschild angegebenen Wert übersteigt, selbst wenn das Gerät noch nie überlastet wurde.
Häufig gestellte Fragen
F1: Was ist der praktische Unterschied zwischen einem Stirnradgetriebemotor und einem Standardgetriebemotor?
Der Begriff Getriebemotor umfasst jede Kombination aus Motor und Untersetzungsstufe, einschließlich Schnecken-, Kegelrad-, Planeten- und Spiralkonstruktionen. Ein Schrägverzahnungsmotor verwendet speziell abgewinkelte Zähne für die Untersetzungsstufe, was im Allgemeinen einen höheren Wirkungsgrad und geringere Geräuschentwicklung als eine Schneckenkonstruktion zu einem vergleichbaren Preis bietet, allerdings präzisere Gehäusetoleranzen bei der Herstellung erfordert.
F2: Kann ein fußmontiertes Gerät ohne Modifikation vertikal installiert werden?
Dies hängt von der Serie und der spezifischen Ölfülltabelle des Herstellers ab. Einige Gehäuse verwenden in allen Ausrichtungen ein gemeinsames Innenhohlraumdesign und erfordern nur einen angepassten Ölstand, während andere richtungsspezifische Positionen der Entlüftungs- und Ablassschrauben verwenden, die geändert werden müssen, damit eine vertikale Installation ordnungsgemäß funktioniert.
F3: Wie stark beeinflusst das Untersetzungsverhältnis die Gesamteffizienz?
Höhere Verhältnisse erfordern im Allgemeinen mehr Reduktionsstufen, und jede zusätzliche Stufe führt zu eigenen Maschenverlusten. Eine einstufige Spiraleinheit erreicht in der Regel einen mittleren bis hohen 90-Prozent-Wirkungsgrad, während eine dreistufige Einheit, die für ein sehr hohes Verhältnis benötigt wird, einfach in den hohen 80er-Bereich fallen kann, weil sich drei Sätze Netzverluste addieren.
F4: Ist ein höherer Servicefaktor immer die sicherere Wahl?
Ein höherer Betriebsfaktor bietet mehr Spielraum gegen Stoßbelastungen und thermischen Aufbau. Eine Überdimensionierung eines Getriebemotors weit über die tatsächliche Belastung hinaus kann jedoch dazu führen, dass der Motor in einen weniger effizienten Teil seiner Betriebskurve gelangt und sowohl die Anschaffungskosten als auch den Platzbedarf erhöht, ohne dass sich daraus ein entsprechender Vorteil für eine konstante, gut charakterisierte Belastung ergibt.
F5: Wie oft sollte das Getriebeöl in einem abgedichteten Stirnradgetriebemotor überprüft werden?
Versiegelte Einheiten sind in der Regel über die gesamte Lebensdauer oder für ein langes Wartungsintervall gefüllt, doch extreme Umgebungstemperaturen, das Eindringen von Wasser durch eine beschädigte Dichtung oder ein längerer Betrieb oberhalb des Nennbetriebszyklus können dazu führen, dass sich das Öl schneller verschlechtert, als das Standardintervall annimmt. Eine Sichtprüfung der Dichtungen und eine regelmäßige Kontrolle der Ölproben sind auch bei Geräten, die als wartungsfrei vermarktet werden, weiterhin gute Praxis.
