Grundlegendes zur NEMA-Rahmen-Nummerierungslogik
Eine NEMA-Rahmennummer ist kein Marketingetikett. Dabei handelt es sich um eine codierte Referenz auf die physische Montagegeometrie, vor allem auf die Achshöhe, die es einem Wartungstechniker ermöglicht, Motoren zwischen verschiedenen Herstellern auszutauschen, ohne eine Grundplatte neu zeichnen zu müssen. Sobald die Nummerierungslogik verstanden ist, kann ein Rahmengrößentabelle für Elektromotoren sieht nicht mehr wie eine Zahlenwand aus, sondern funktioniert wie eine Nachschlagetabelle für reale Dimensionen.
Die Grundregel ist einfach: Teilen Sie die ersten beiden Ziffern der Rahmennummer durch vier, und das Ergebnis ist die Höhe der Schaftmittellinie über der Basis, gemessen in Zoll. Ein 143T-Rahmen hat daher eine Schafthöhe von 3,5 Zoll und ein 256T-Rahmen hat eine Schafthöhe von 6,25 Zoll. Diese einzelne Beziehung ist das Rückgrat von jedem Rahmengrößen von Nema-Motoren Tabelle, die von Normungsgremien und Geräteintegratoren gleichermaßen veröffentlicht wird.
- Die ersten beiden Ziffern: Schafthöhe geteilt durch 4, in Zoll
- Dritte Ziffer: codierter Hinweis auf den Abstand zwischen den Montagefüßen (Rahmenlänge)
- Buchstabensuffix: Montagekonfiguration, z. B. T für standardisierte Wellenabmessungen oder C für Direktmontage
Rahmen mit den gleichen ersten beiden Ziffern, wie 143T und 145T, haben identische Schafthöhen, aber unterschiedliche Fußabstände, weshalb ein Drop-in-Ersatzmotor mit der vollständigen Rahmenbezeichnung und nicht nur mit den führenden Zahlen übereinstimmen muss.
Historisch gesehen hat sich die Rahmennummerierung durch mehrere Überarbeitungen weiterentwickelt, bevor der T-Rahmen-Standard vorherrschend wurde. Ältere U-Rahmen- und frühere nicht standardisierte Konstruktionen verwendeten unterschiedliche Proportionalregeln, weshalb ein Techniker, der einen Motor aus einem vor Jahrzehnten installierten Gerät ausbaut, möglicherweise eine Rahmennummer findet, die überhaupt nicht der Division-durch-Vier-Logik folgt. Beim Austausch älterer Motoren lohnt es sich, das Typenschilddatum zu überprüfen und einen Querverweis auf eine archivierte Rahmentabelle zu erstellen, anstatt davon auszugehen, dass die aktuelle T-Rahmen-Regel rückwirkend gilt.
Der praktische Nutzen dieses Nummerierungssystems zeigt sich am deutlichsten bei Notauswechslungen. Ein Wartungsteam, das an einer Produktionslinie mit einem ungeplanten Motorausfall konfrontiert ist, hat keine Zeit, neue Montageteile zu entwerfen. Lesen Sie die Rahmenbezeichnung vom Typenschild ab und vergleichen Sie sie mit einer veröffentlichten Nema-Motorgrößen Mithilfe der Referenz kann das Team innerhalb von Minuten bestätigen, ob ein vorrätiges Ersatzteil oder eine Bestellung eines Lieferanten am selben Tag physisch in die vorhandene Basis, Kupplung und Leitungsführung passt.
Tabelle mit Standard-NEMA-Motorrahmengrößen und -abmessungen
Die folgende Tabelle fasst häufig spezifizierte Rahmen für kleine und mittelgroße Industriemotoren zusammen. Bei den Abmessungen handelt es sich um ungefähre Nennwerte in Zoll, die den veröffentlichten NEMA MG 1-Tabellen entsprechen und eher für vorläufige Entwurfsarbeiten als für die endgültige Zeichnungsgenehmigung gedacht sind.
| Frame | Schafthöhe (D) | Wellendurchmesser (U) | Basis zur Mitte (D) | Fußlänge (2E) | Typischer HP-Bereich |
|---|---|---|---|---|---|
| 48 | 3,00 Zoll | 0,500 Zoll | 3,00 Zoll | 3,75 Zoll | 1/4 bis 3/4 |
| 56 | 3,50 Zoll | 0,625 Zoll | 3,50 Zoll | 4,50 Zoll | 1/3 bis 3 |
| 143T | 3,50 Zoll | 0,875 Zoll | 3,50 Zoll | 5,50 Zoll | 1 bis 1,5 |
| 145T | 3,50 Zoll | 0,875 Zoll | 3,50 Zoll | 6,50 Zoll | 1,5 bis 3 |
| 182T | 4,50 Zoll | 1,125 Zoll | 4,50 Zoll | 7,50 Zoll | 3 bis 5 |
| 184T | 4,50 Zoll | 1,125 Zoll | 4,50 Zoll | 8,50 Zoll | 5 bis 7,5 |
| 213T | 5,25 Zoll | 1,375 Zoll | 5,25 Zoll | 9,50 Zoll | 7,5 bis 10 |
| 215T | 5,25 Zoll | 1,375 Zoll | 5,25 Zoll | 11,00 Zoll | 10 bis 15 |
| 254T | 6,25 Zoll | 1,625 Zoll | 6,25 Zoll | 12,50 Zoll | 15 bis 20 |
| 256T | 6,25 Zoll | 1,625 Zoll | 6,25 Zoll | 14,50 Zoll | 20 bis 25 |
Ich lese das Tabelle mit den Abmessungen des Motorrahmens Korrekt bedeutet, zu erkennen, dass Wellenhöhe und Wellendurchmesser in festen Schritten skalieren, sodass eine Einrichtung, die auf eine Handvoll Rahmenfamilien standardisiert, die Einforderungen an Kupplung und Keilnut vorhersagen kann, bevor überhaupt ein Ersatzmotor eintrifft.
Die Fußlänge, oben als 2E-Abmessung aufgeführt, ist oft der Wert, der einen ansonsten unkomplizierten Ersatz verhindert. Zwei Motoren mit identischer Wellenhöhe, wie z. B. 143T und 145T, werden an Sockel mit unterschiedlichen Fußlochabständen geschraubt, sodass ein Techniker, der vor der Bestellung eines Ersatzteils nur die Wellenhöhe überprüft, möglicherweise einen Motor erhält, der nicht mit den vorhandenen Grundplattenschlitzen übereinstimmt. Dieser Wiederholungsfehler wird vermieden, indem eine gedruckte Kopie der vollständigen Maßtabelle in der Nähe des Teileverzeichnisses aufbewahrt wird, anstatt sich auf die Erinnerung an die führenden Ziffern zu verlassen.
Die in der Tabelle angegebenen PS-Bereiche sind eher typisch als absolut. Motorenkonstrukteure können einen bestimmten Rahmen mithilfe verbesserter Wicklungsmaterialien oder effizienterer Blechpakete an das obere Ende seines Leistungsbereichs bringen. Daher ist es üblich, dass zwei Motoren im selben Rahmen durch einen deutlichen Unterschied in der Nennleistung voneinander getrennt sind. Wenn das Drehmoment und nicht nur die Leistung der begrenzende Faktor für eine Anwendung ist, ergibt die Prüfung des Drehmomentwerts auf dem Typenschild zusammen mit den Rahmenabmessungen ein umfassenderes Bild als die Leistung allein.
Das Maß „Basis-Mitte“, in den meisten Tabellen als D aufgeführt, ist für den vertikalen Abstand bei engen Installationen wie unterirdischen Pumpstationen oder geschlossenen Gerätegestellen von Bedeutung. Durch die Bestätigung dieses Maßes vor der Bestellung wird verhindert, dass ein Motor mit korrektem Rahmen ein Hindernis über der Decke nicht überwinden kann, sobald er festgeschraubt ist.
Erläuterung der NEMA-C-Face-Motormontagetypen
Das Suffix „C“ kennzeichnet einen Motor, der für eine direkt gekoppelte Frontmontage konzipiert ist und am häufigsten mit Pumpen, Getrieben und Gebläsen kombiniert wird, bei denen die angetriebene Ausrüstung direkt an der Vorderseite des Motors angeschraubt wird und nicht über eine flexible Kupplung und eine separate Lagerhalterung verbunden wird.
Abmessungen des 56C-Rahmenmotors
Die Abmessungen des 56c-Rahmenmotors Bezeichnung ist eine der am häufigsten angegebenen kleinen C-Face-Größen, da sie einen großen Teil- und niedrigen Integral-PS-Bereich abdeckt und gleichzeitig einen kompakten Lochkreis beibehält. Ein typischer 56C-Motor verwendet einen Lochkreisdurchmesser von 4,5 Zoll mit vier Befestigungsgewindebohrungen und einen Zapfenregisterdurchmesser von 3,375 Zoll, was eine präzise konzentrische Ausrichtung mit der passenden Pumpe oder dem Untersetzungsgetriebegehäuse ermöglicht.
184TC Rahmenmotor
Die PS-Zahl steigt 184tc-Rahmenmotor kombiniert die 184T-Wellenhöhe und das Fußmuster mit einem größeren 8,5-Zoll-Lochkreis und einem 6,625-Zoll-Zapfenregister und passt zu mittelgroßen Getriebeeingangsflanschen, die in Förderantrieben, Mischern und Rührsystemen verwendet werden.
Ein praktischer Hinweis: TC-Rahmen verfügen zusätzlich zur Frontmontage über Standard-T-Rahmenfüße, sodass derselbe Motor häufig entweder als fußmontierte Einheit installiert oder mit der Vorderseite voran an angetriebene Geräte geschraubt werden kann, abhängig von der bereits vorhandenen Basis.
Über die C-Face-Familie hinaus gibt es D-Face- und P-Base-Varianten für Anwendungen, bei denen die angetriebene Ausrüstung eine Flanschmontage erfordert, ohne dass eine Wellenverlängerung über ein festes Register hinausragt, oder wenn für bestimmte Pumpenkonfigurationen ein projiziertes Basismuster erforderlich ist. Diese werden bei allgemeinen industriellen Arbeiten seltener spezifiziert, treten jedoch häufig bei Flüssigkeitshandhabung und vertikalen Turbinenpumpenpaketen auf, wo die axiale Ausrichtungstoleranz enger ist, als es typische fußmontierte Installationen zulassen.
Hervorzuheben ist die Passung des Zapfenregisters, da sie mehr mechanische Arbeit leistet als der Lochkreis selbst. Das Register zentriert die Motorwelle präzise auf der Eingangsbohrung des angetriebenen Geräts, während der Lochkreis die Baugruppe erst dann sichert, wenn die Ausrichtung bereits erfolgt ist. Ein Register mit übermäßigem Spiel, selbst um ein paar Tausendstel Zoll, kann zu einem ausreichenden Radialschlag führen, der die Lebensdauer der Kupplung oder Dichtung bei einer direkt gekoppelten Pumpe verkürzt. Aus diesem Grund legen die Hersteller beim Registerdurchmesser engere Toleranzen fest als bei den meisten anderen Rahmenabmessungen.
Visualisierung des C-Face-Montagemusters
Die diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metrische vs. NEMA-Motorrahmen: Hauptunterschiede
Einrichtungen, die Geräte international beschaffen, müssen häufig NEMA-Rahmen mit metrischen IEC-Rahmen vergleichen. Die beiden Systeme basieren auf unterschiedlichen Basiseinheiten und sind ohne einen Adapter oder eine vollständige Neugestaltung der Basisplatte nicht direkt austauschbar.
| Charakteristisch | NEMA-Rahmen | Metrischer IEC-Rahmen |
|---|---|---|
| Größeneinheit | Zoll | Millimeter |
| Basis der Schafthöhe | Rahmennummer geteilt durch 4 | Die Rahmennummer entspricht direkt der Achshöhe |
| Schraubenmusterstandard | NEMA MG 1 | IEC 60072 |
| Gemeinsame Schaftausführung | Zollbasierte Keilnuten | Metrische Keilnuten |
| Typischer Einsatzbereich | Nordamerika | Europa, Asien, die meisten Exportmärkte |
Ein häufiger Grund für Verwirrung besteht darin, dass einige IEC-Rahmennummern numerisch den NEMA-Äquivalenten ähneln, wie zum Beispiel ein metrischer 132M-Rahmen neben einem 145T NEMA-Rahmen im PS-Bereich, aber die tatsächliche Wellenhöhe, das Schraubenmuster und die Keilnut sind alle unterschiedlich, so dass der Austausch von Teilen zwischen den beiden Systemen ohne verifizierte Zeichnungen eine häufige Ursache für fehlgeschlagene Installationen ist.
Das Keilnutprofil ist ein weiterer Bereich, in dem die beiden Systeme auf leicht zu übersehende Weise voneinander abweichen. Bei NEMA-Schäften wird üblicherweise ein quadratischer oder rechteckiger Keil mit der Größe von Bruchteilen von Zoll verwendet, während bei IEC-Schäften ein metrischer Keil mit einer Größe in ganzen Millimetern und einem anderen Verhältnis von Tiefe zu Breite verwendet wird. Eine Kupplungsnabe, die für ein System gebohrt und verkeilt ist, nimmt ohne Bearbeitung selten eine Welle des anderen auf, selbst wenn der Rohwellendurchmesser in beiden Systemen nahe beieinander liegt.
Beschaffungsteams, die mit beiden Standards arbeiten, profitieren von der Führung eines einfachen Querverweisblatts, in dem Rahmennummer, Wellenhöhe, Wellendurchmesser und Keilnutabmessungen für beide Systeme nebeneinander aufgeführt sind, anstatt sich auf die PS-Zahl als primäres Übereinstimmungskriterium zu verlassen. Pferdestärken sind das am wenigsten zuverlässige Feld für Querverweise, da Effizienzklasse, Arbeitszyklus und Umgebungstemperaturbewertung alle die Pferdestärken verschieben, die ein bestimmter Rahmen liefern kann, unabhängig von seinen physischen Montageabmessungen.
Überlegungen zum Industriemotor-Austauschdiagramm
An Austauschtabelle für Industriemotoren ist nur dann sinnvoll, wenn es mehr als die Frame-Nummer ausmacht. Bevor Sie zwei Motoren als austauschbar betrachten, überprüfen Sie die folgenden sekundären Faktoren, da die passende Rahmengröße allein keine Garantie für eine Drop-in-Passung ist.
- Schaftlänge und Keilnutbreite, da zwei Motoren mit derselben Rahmennummer dennoch mit unterschiedlichen nutzbaren Schaftlängen ausgeliefert werden können
- Position und Ausrichtung des Kabelkanals relativ zu den Montagefüßen
- Lagertyp, insbesondere wenn die angetriebene Last eine seitliche oder axiale Belastung verursacht, die über die standardmäßigen Kugellagerwerte hinausgeht
- Gehäusetyp, da ein offener, tropfsicherer Motor und ein vollständig geschlossener, lüftergekühlter Motor im selben Rahmen unterschiedliche Gesamtlängen und Anforderungen an den Kühlluftstrom haben
- Lochmuster für den Montagefuß, das zwischen Motoren, die nach älteren und neueren Revisionen desselben Standards gebaut wurden, leicht variieren kann
Die Einschaltdauerbewertung verdient eine eigene Erwähnung auf jeder Austausch-Checkliste. Ein für den Dauerbetrieb und ein für den intermittierenden Betrieb gekennzeichneter Motor kann zwar einen identischen Rahmen haben, die Einheit für den intermittierenden Betrieb wird jedoch überhitzen, wenn sie einer Daueranwendung ausgesetzt wird, unabhängig davon, wie gut die mechanische Passung zusammenpasst. Austauschentscheidungen, die ausschließlich auf der Rahmengeometrie basieren und ohne Gegenprüfung des Arbeitszyklus und der Isolationsklasse auf dem Typenschild sind eine häufige Ursache für vorzeitigen Wicklungsausfall nach einer ansonsten erfolgreichen physischen Installation.
Spannungs- und Frequenzkompatibilität runden die dimensionslosen Prüfungen ab, die zu jedem Rahmenvergleich gehören. Zwei Motoren können eine identische Rahmenbezeichnung haben, während sie für unterschiedliche Spannungsklassen oder Netzfrequenzen gewickelt werden. Daher sollte in einer für die Beschaffung verwendeten Austauschtabelle immer die elektrischen Typenschilddaten neben den mechanischen Rahmendaten aufgeführt sein, und nicht als separater Suchschritt, der später im Prozess durchgeführt wird.
Wenn ein Motor mit einem Untersetzungsgetriebe gekoppelt wird, erstreckt sich die Rahmenkompatibilität auch auf den Eingang des Untersetzungsgetriebes. Bei eng gekoppelten Antriebssträngen ist es erforderlich, einen Motor mit korrektem Rahmen an eine Einheit wie den anzupassen Parallelwellen-Stirnradgetriebemotor der F-Serie erfordert vor der Endmontage die Bestätigung, dass der Eingangsflansch des Untersetzungsgetriebes, der Wellendurchmesser und die Drehrichtung alle mit dem ausgewählten Motorrahmen übereinstimmen.
Auswählen der Rahmengröße für die Paarung von Getriebemotor und Untersetzungsgetriebe
Die Auswahl des Rahmens wird komplizierter, sobald ein Untersetzungsgetriebe in den Antriebsstrang integriert wird, da die Eingangsgeometrie des Untersetzungsgetriebes und nicht nur die Motorwelle darüber entscheidet, ob ein bestimmter Rahmen physisch verschraubt wird. Parallelwellen-Spiralkonstruktionen sind eine häufige Wahl, wenn eine kompakte Inline-Aufbaufläche und ein hoher Wirkungsgrad bei moderaten Untersetzungsverhältnissen im Vordergrund stehen.

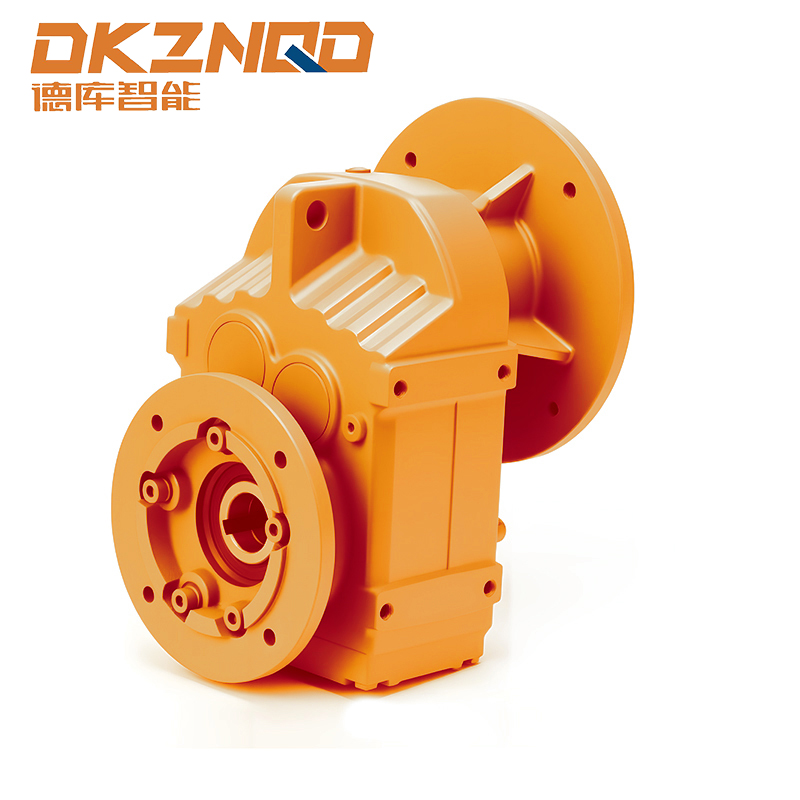

A Parallelwellen-Stirnradgetriebemotor Bei der Baugruppe wird in der Regel ein Motor mit NEMA- oder IEC-Rahmen direkt auf einer Stirnradgetriebestufe integriert. Daher müssen die Montageschnittstelle, der Wellendurchmesser und die Drehrichtung vor der Bestellung anhand des Eingangsspezifikationsblatts des Untersetzungsgetriebes überprüft werden, anstatt nur anhand der Rahmennummer angenommen zu werden.
Betriebe, die über mehrere Produktionslinien hinweg eine einzige Untersetzungsgetriebefamilie standardisieren, finden es oft einfacher, zuerst die Motorrahmengröße festzulegen und dann die passende Untersetzungsgetriebe-Eingangsoption auszuwählen, als in umgekehrter Reihenfolge vorzugehen.
Ausgangsdrehmoment und Betriebsfaktor sind die beiden Zahlen, die am häufigsten übersehen werden, wenn eine Getriebemotorbaugruppe ausschließlich anhand der Motorrahmengröße spezifiziert wird. Ein Motor mit korrektem Rahmen, der an ein unterdimensioniertes Untersetzungsgetriebe angeschraubt ist, dreht sich zwar noch, aber die Getriebestufe des Untersetzungsgetriebes kann bei anhaltender Belastung vorzeitig verschleißen, insbesondere bei Anwendungen mit häufigen Starts, Stoßbelastungen oder längerem Betrieb nahe der Obergrenze des Nenndrehmomentbandes. Der zuverlässigere Ansatz zur Dimensionierung besteht darin, den Betriebsfaktor des Untersetzungsgetriebes mit dem tatsächlichen Arbeitszyklus der angetriebenen Ausrüstung und nicht nur mit der auf dem Typenschild angegebenen PS-Leistung zu vergleichen.
Die Montageausrichtung wirkt sich auch auf die Auswahl des Getriebemotors in einer Weise aus, die ein reines Motorrahmendiagramm nicht erfassen kann. Eine Parallelwellen-Stirnradeinheit, die für die horizontale Montage vorgesehen ist, erfordert möglicherweise einen anderen Schmierfüllstand oder eine geänderte Entlüftungsposition, wenn das gleiche Gehäuse stattdessen vertikal montiert wird. Durch die Bestätigung der vorgesehenen Montageausrichtung anhand des Spezifikationsblatts des Untersetzungsgetriebes vor der endgültigen Auswahl des Motorrahmens werden kostspielige Änderungen vor Ort nach der Installation vermieden.
Gehäusetyp und seine Auswirkung auf die Rahmenauswahl
Die Rahmennummer bestimmt die Montagegeometrie, der Gehäusetyp bestimmt jedoch die gesamte physische Hülle und das Kühlverhalten, und beide werden bei der Spezifikation häufig verwechselt. Ein offener, tropfsicherer Motor und ein vollständig geschlossener, lüftergekühlter Motor, die auf derselben Rahmenbezeichnung basieren, haben immer noch die gleiche Wellenhöhe, das gleiche Schraubenmuster und den gleichen Fußabstand, unterscheiden sich jedoch in der Gesamtlänge, dem Durchmesser der externen Lüfterabdeckung und den Anforderungen an den Luftstromabstand.
Öffnen Sie tropfsichere Gehäuse
Offene, tropfsichere Konstruktionen nutzen zur Kühlung Umgebungsluft, die direkt über die Wicklungen gesaugt wird, wodurch die Gesamtlänge des Motors kürzer bleibt, die Verwendung jedoch auf relativ saubere, trockene Innenräume beschränkt ist, in denen sich kein Staub oder Feuchtigkeit in der Luft im Wicklungshohlraum ansammelt.
Vollständig geschlossene, lüftergekühlte Gehäuse
Völlig geschlossene, lüftergekühlte Konstruktionen isolieren die Wicklungen von der Umgebungsatmosphäre und basieren auf einem externen, auf der Welle montierten Lüfter und einer Abdeckung, um die Luft über die gerippten Gehäuserippen zu bewegen. Dies erhöht die Länge und manchmal auch die Breite des Motors im Vergleich zu einer offenen, tropfsicheren Einheit desselben Rahmens, was wichtig ist, wenn der Freiraum um den Motor herum bereits knapp ist.
| Gehäusetyp | Kühlmethode | Typische Umgebung | Relative Länge |
|---|---|---|---|
| Tropfsicher öffnen | Direkter Umgebungsluftstrom | Sauberer, trockener Innenbereich | Kürzer |
| Völlig geschlossen, lüftergekühlt | Außenlüfter über geripptem Gehäuse | Staubig, feucht, im Freien angrenzend | Länger |
| Völlig geschlossen, nicht belüftet | Passive Strahlung und Konvektion | Geringe Einschaltdauer, verunreinigte Luft | Ähnlich wie TEFC |
Da sich durch die Wahl des Gehäuses die Gesamtabmessungen des Gehäuses ändern, ohne dass der Montagerahmen selbst geändert werden muss, ist jede Beschaffungscheckliste darauf aufgebaut Standard-Motorrahmenabmessungen sollte den Gehäusetyp als obligatorisches Begleitfeld und nicht als optionalen Hinweis behandeln, insbesondere bei Nachrüstprojekten, bei denen der Ersatzmotor in einen vorhandenen Geräteschutz oder eine Kupplungsabdeckung passen muss.
Häufige Fehler bei der Rahmengröße und wie man sie vermeidet
| Fehler | Konsequenz | Prävention |
|---|---|---|
| Übereinstimmung nur mit den beiden führenden Ziffern | Der Fußabstand stimmt nicht überein, der Motor lässt sich nicht mit der vorhandenen Basis verschrauben | Bestätigen Sie immer die vollständige Rahmenbezeichnung einschließlich der dritten Ziffer und des Suffixes |
| Beim Austausch wird der Gehäusetyp ignoriert | Nicht übereinstimmende Gesamtlänge, Störung durch Kabelkanal | Überprüfen Sie den Gehäusecode neben der Rahmennummer |
| Unter der Annahme, dass IEC- und NEMA-Frames ausgetauscht werden | Schraubenmuster und Wellendurchmesser stimmen nicht überein | Verwenden Sie Umrechnungstabellen des Herstellers, nicht die Nähe zur Rahmennummer |
| Mit Blick auf die Schaftlänge bei C-Face-Geräten | Unzureichender Eingriff in der Kupplungs- oder Reduzierbohrung | Überprüfen Sie die nutzbare Wellenlänge anhand der Spezifikation der angetriebenen Ausrüstung |
Die meisten rahmenbezogenen Installationsfehler sind darauf zurückzuführen, dass man sich isoliert auf eine einzige Dimension verlässt. Eine gründliche Prüfung gegen das Ganze Standard-Motorrahmenabmessungen Das Blech, das die Welle, das Schraubenmuster und das Gehäuse abdeckt, verhindert zusammen die meisten Probleme bei der Montage vor Ort, bevor ein Motor überhaupt ausgepackt wird.
Häufig gestellte Fragen
F1: Wie kann ich anhand einer NEMA-Rahmennummer schnell die Achshöhe abschätzen?
Teilen Sie die ersten beiden Ziffern der Rahmennummer durch vier. Das Ergebnis ist die Höhe der Wellenmittellinie in Zoll über der Montagebasis.
F2: Was bedeutet das Suffix T bei einer NEMA-Rahmenbezeichnung?
Die T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
F3: Kann ein 56C-Rahmenmotor ohne eine frontmontierte angetriebene Komponente installiert werden?
Ja, viele 56C-Motoren verfügen sowohl über Fußmontagelöcher als auch über ein Frontmontagemuster, sodass je nach Anwendung beide Konfigurationen möglich sind.
F4: Ist es sicher, einen NEMA-Rahmenmotor durch einen IEC-Motor zu ersetzen, wenn die Leistung übereinstimmt?
PS allein reicht nicht aus. Wellendurchmesser, Schraubenmuster und Keilnutstandards unterscheiden sich zwischen den beiden Systemen, sodass ein direkter Austausch normalerweise einen Adapterplatten- oder Kupplungswechsel erfordert.
F5: Warum haben zwei Motoren mit derselben Rahmennummer manchmal unterschiedliche Schaftlängen?
Rahmenstandards legen Wellenhöhe und -durchmesser fest, die nutzbare Wellenverlängerungslänge kann jedoch je nach Hersteller innerhalb der zulässigen Toleranz variieren und sollte daher immer anhand der Anwendungszeichnung bestätigt werden.
