Welche Einbaulagen (M1-M6) gibt es für Getriebe der S-Serie?

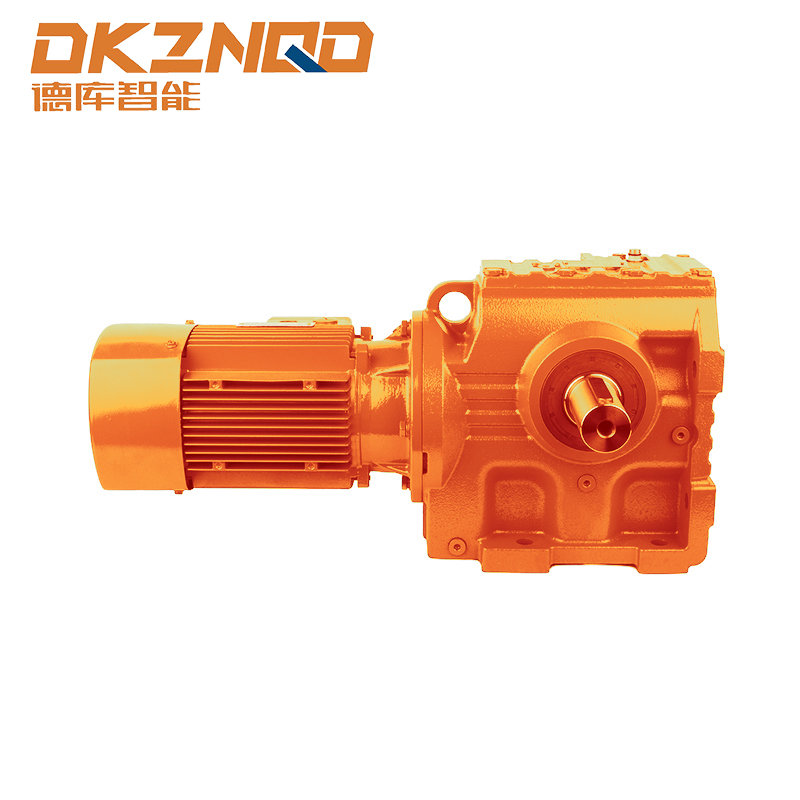

Einführung in die Stirnradschneckengetriebemotoren der S-Serie

Die Schneckengetriebemotor der S-Serie wird aufgrund seiner kompakten Bauweise, hohen Drehmomentübertragung und Zuverlässigkeit unter verschiedenen Betriebsbedingungen häufig in Industriemaschinen eingesetzt. Das verstehen Montagepositionen (M1-M6) dieser Getriebeeinheiten ist für Ingenieure und Systemdesigner von entscheidender Bedeutung, die eine optimale Leistung erzielen und mechanische Kompatibilität sicherstellen möchten.

Dieser Artikel befasst sich mit den spezifischen Montagepositionen, die für die Getriebe der S-Serie verfügbar sind, und untersucht deren Konfigurationen, Vorteile und praktische Anwendungen in verschiedenen Branchen.

Übersicht der Montagepositionen (M1-M6)

Die Getriebe der S-Serie sind für die Unterstützung mehrerer Montageausrichtungen ausgelegt, die in die Kategorien M1 bis M6 eingeteilt werden. Jede Montageposition entspricht einer einzigartigen Anordnung der Eingangs- und Ausgangswellen relativ zum Motorgehäuse. Die Wahl der richtigen Montageposition hat Auswirkungen auf:

• Betriebseffizienz und Drehmomentabgabe
• Einfache Installation auf engstem Raum
• Wartungszugänglichkeit und Sicherheitskonformität

Nachfolgend finden Sie eine detaillierte Erläuterung der einzelnen Montagepositionen und ihrer Anwendungen:

M1-Position: Horizontale Fußmontage

Die M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Förderer und Materialtransportsysteme
• Verpackungsmaschinen, bei denen eine bodenebene Montage bevorzugt wird
• Anwendungen, die eine stabile Ausrichtung unter hohen Drehmomentbelastungen erfordern

Zu den Vorteilen der M1-Montage gehören: einfacher Zugang für Schmierung und Inspektion und Kompatibilität mit standardisierten Grundabmessungen, die üblicherweise in industriellen Getriebeaufbauten verwendet werden.

M2-Position: Horizontale Flanschmontage

Bei der M2-Konfiguration handelt es sich um eine horizontale Installation mit einem Flansch am Abtriebswellenende zur direkten Kopplung. Diese Ausrichtung eignet sich für:

• Direkte Integration in rotierende Maschinen ohne zusätzliche Halterungen
• Pumpen, Kompressoren und Lüfterantriebe, bei denen die Wellenausrichtung von entscheidender Bedeutung ist
• Anwendungen, die eine kompakte Installation in begrenztem horizontalem Raum erfordern

Die M2 flange mount reduziert die Vibrationsübertragung und vereinfacht die Installation im Vergleich zu fußmontierten Alternativen.

M3-Position: Vertikaler Schaft nach unten

Bei der M3-Konfiguration zeigt die Abtriebswelle nach unten. Dies ist besonders nützlich beim Anschluss an vertikal ausgerichtete Maschinen, wie zum Beispiel:

• Mischer und Rührwerke in Chemie- oder Lebensmittelverarbeitungsbetrieben
• Vertikalförderer und Aufzüge
• Anwendungen, die einen direkten Abwärtsantrieb mit minimaler Wellenverlängerung erfordern

Diese Montageausrichtung erfordert sorgfältige Überlegungen zur Schmierung und Abdichtung Schwerkraftbetriebene Ölverteilung entlang der Zahnräder.

M4-Position: Vertikaler Schaft nach oben

M4 ist die Umkehrung von M3, wobei die Abtriebswelle nach oben zeigt. Es wird häufig angewendet in:

• Becherwerke und Vertikalförderer mit Aufwärtsbewegung
• Industriemischer, bei denen die Drehmomentübertragung das Material nach oben bewegen muss
• Situationen, in denen das Getriebe zur kompakten vertikalen Ausrichtung unter einem angeschlossenen Mechanismus installiert ist

Die M4 position necessitates optimierte Schmierstoffführung um eine gleichmäßige Ölverteilung über Schnecken- und Schrägverzahnungen zu gewährleisten.

M5-Position: Seitlich montierte horizontale Welle

M5 steht für eine horizontale Ausrichtung, bei der das Getriebe seitlich montiert ist. Diese Position wird gewählt für:

• Maschinen mit Platzmangel, die einen seitlichen Getriebeeinbau erfordern
• Integration in Förderanlagen mit versetzten Antriebspunkten
• Anwendungen, die eine verbesserte Ausrichtung zwischen Motor und angetriebener Welle bei minimalem Platzbedarf erfordern

Seitliche Montagedose erhöhen die mechanische Stabilität in kompakten Systemen, erfordern jedoch möglicherweise kundenspezifische Halterungen oder Stützen.

M6-Position: Flansch vertikal

Die M6-Konfiguration kombiniert vertikale Wellenausrichtung mit Flanschmontage. Zu den wichtigsten Vorteilen gehören:

• Ermöglicht den direkten Anschluss an vertikale Motoren oder Pumpen
• Ideal für Installationen mit Höhenbeschränkungen oder bei begrenzter Stellfläche
• Verbesserte Drehmomentverteilung bei vertikalen Hochlastanwendungen

Die M6-Positionierung erfordert oft eine präzise Ausrichtung und kann von Vorteil sein vibrationsdämpfende Halterungen um eine langfristige Betriebsstabilität zu gewährleisten.

Praktische Überlegungen zur Montageauswahl

Die Auswahl der richtigen Montageposition ist mehr als eine mechanische Entscheidung – sie erfordert die Berücksichtigung der Betriebsumgebung, der Zugänglichkeit und der Wartungsanforderungen. Ingenieure sollten Folgendes berücksichtigen:

• Anforderungen an Lastrichtung und Drehmoment
• Schmierstoffverteilung und Getriebeölrückhaltung
• Platzbeschränkungen und Integration in bestehende Maschinen
• Einfache Inspektion, Wartungsfreundlichkeit und Einhaltung der Sicherheitsvorschriften

Das Einhalten dieser Überlegungen stellt sicher optimale Leistung und längere Lebensdauer des Getriebes.

Vergleichstabelle der Montagepositionen der S-Serie

Fazit

Verständnis der M1-M6-Montagepositionen für Schneckengetriebemotor der S-Serie ermöglicht es Ingenieuren, fundierte Entscheidungen hinsichtlich Installation, Drehmomentübertragung und Systemlebensdauer zu treffen. Jede Position bietet einzigartige Vorteile, die auf spezifische Betriebsanforderungen zugeschnitten sind und sicherstellen, dass das Getriebe unter verschiedenen Industrieszenarien zuverlässig funktioniert.

Die richtige Auswahl, kombiniert mit der Berücksichtigung von Schmierung, Ausrichtung und Zugänglichkeit, kann die Leistung und Wartungseffizienz von Industriegetriebesystemen erheblich verbessern.

FAQ

F1: Was ist der Unterschied zwischen den Montagepositionen M1 und M2?

M1 ist horizontal auf dem Fuß montiert, während M2 einen Flansch für die horizontale Montage verwendet, der für die direkte Kopplung mit Maschinen und eine verbesserte Vibrationskontrolle geeignet ist.

F2: Kann ein Getriebe der S-Serie in vertikaler Position betrieben werden?

Ja, M3, M4 und M6 ermöglichen eine vertikale Installation, wobei sorgfältig auf Schmierung und Ausrichtung geachtet wird, um einen zuverlässigen Betrieb zu gewährleisten.

F3: Welche Montageposition eignet sich am besten für platzbeschränkte Installationen?

M5 (horizontale seitliche Montage) und M6 (vertikaler Flansch) sind ideal für kompakte Installationen mit begrenzter Stellfläche.

F4: Beeinflussen die Montagepositionen die Wartungsanforderungen?

Ja, Positionen wie M3 und M4 erfordern eine sorgfältige Schmierung, während M1 und M2 einen einfacheren Zugang für Inspektion und Wartung ermöglichen.
