Wie Stirnradgetriebemotoren der R-Serie in wichtigen Industriesektoren für überlegene Leistung sorgen

1. Was ist ein Stirnradgetriebemotor der R-Serie?

Die Stirnradgetriebemotor der R-Serie stellt eine Klasse von Untersetzungsantrieben mit rechtwinkliger oder paralleler Welle dar, die eine Schrägverzahnung für einen hohen Wirkungsgrad und eine hohe Drehmomentdichte nutzen. Im Allgemeinen als bezeichnet Inline-Stirnradgetriebemotor Bei koaxialer Einordnung sorgt dieses Design für einen reibungslosen, leisen Betrieb und ist für den Dauerbetrieb in rauen Umgebungen ausgelegt. A koaxiales Stirnradgetriebe Hält Eingangs- und Ausgangswellen auf derselben Achse und vereinfacht so die Maschinenintegration. Diese Einheiten werden auch als bezeichnet Untersetzungsgetriebe der R-Serie , und sie sind in beiden Versionen erhältlich Flanschmontierter Stirnradgetriebemotor und Fußmontierter Stirnradgetriebemotor Konfigurationen.

Schrägverzahnte Zahnräder der R-Serie verfügen über schräge Zähne, die schrittweise eingreifen und so Stoßbelastungen und Vibrationen reduzieren. Dies führt zu einem typischen Wirkungsgrad von 96–98 % pro Stufe, deutlich höher als bei Schneckengetriebe-Alternativen. Dank ihres modularen Aufbaus, der Übersetzungsverhältnisse von 3:1 bis über 100:1 unterstützt, sind diese Getriebemotoren an eine Vielzahl industrieller Anwendungen anpassbar, von Förderbandantrieben bis hin zu Rührwerken und Verpackungsmaschinen.

2. Warum die Industrie Geschwindigkeitsreduzierer der R-Serie bevorzugt: Kernvorteile

Industrieanlagen übernehmen zunehmend Untersetzungsgetriebe der R-Serie gegenüber herkömmlichen Getriebetechnologien aufgrund quantifizierbarer Vorteile bei Energieverbrauch, Zuverlässigkeit und Gesamtbetriebskosten. Nachfolgend sind die wichtigsten Leistungsunterscheidungsmerkmale aufgeführt:

• Hohe Leistungsdichte: Die Schrägverzahnung verteilt die Last gleichzeitig auf mehrere Zähne, sodass ein kleineres Gehäuse das gleiche Drehmoment übertragen kann wie größere Stirnrad- oder Schneckeneinheiten. Die typische Drehmomentkapazität liegt je nach Baugröße zwischen 50 Nm und 12.000 Nm.
• Energieeffizienz: Felddaten aus einer Nachrüstung einer Verpackungslinie zeigten, dass verschlissene Schneckengetriebe durch ein ersetzt wurden Inline-Stirnradgetriebemotor Reduzierter Stromverbrauch um 14,2 % bei gleichbleibender Ausgangsgeschwindigkeit.
• Geringe Geräuschemission: Die progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• Erweiterte Lebensdauer: Gehärtete und geschliffene Zahnradzähne (58–62 HRC) in Kombination mit Tauchschmierung sorgen für eine durchschnittliche L10-Lagerlebensdauer von über 25.000 Stunden im Hochleistungsbetrieb.

Darüber hinaus ermöglicht der modulare Gussaufbau Gehäuse aus hochfestem Gusseisen (GG20/GG25), das einer Verformung bei Stoßbelastungen standhält. Dichtungssysteme mit doppelten FKM-Öldichtungen verhindern das Eindringen von Verunreinigungen in staubigen oder nassen Umgebungen, ein entscheidender Faktor für Zement- und Lebensmittelverarbeitungsbetriebe.

3. Top 5 industrielle Anwendungen von Stirnradgetriebemotoren der R-Serie

Stirnradgetriebemotoren der R-Serie werden in Dutzenden von Branchen eingesetzt. Basierend auf Betriebsdaten von über 200 Produktionsstandorten machen die folgenden fünf Anwendungen mehr als 65 % aller Installationen aus.

3.1 Automatisierte Materialhandhabung und Förderanlagen

In Vertriebszentren, Inline-Stirnradgetriebemotors Antriebsbandförderer, Rollenförderer und Sortiersysteme. Eine Paketabfertigungsanlage meldete eine Reduzierung der Ausfallzeiten um 37 %, nachdem kettenbetriebene Systeme durch Getriebemotoren der R-Serie ersetzt wurden. Das koaxiale Design vereinfacht die direkte Montage an Antriebsriemenscheiben ohne zusätzliche Zwischenwellen.

3.2 Lebensmittel- und Getränkeverarbeitung

Flanschmontierte Stirnradgetriebemotoren mit Edelstahllackierung (optional) werden in Nassumgebungen betrieben. Eine Milchabfülllinie mit Drehzahlminderern der R-Serie erzielte dank reibungsloser Start-Stopp-Zyklen, die durch eine hohe Torsionssteifigkeit ermöglicht werden, einen um 22 % geringeren Energieverbrauch pro verarbeitetem Liter. IP65-Dichtungsoptionen schützen vor Hochdruckreinigung.

3.3 Bergbau- und Zuschlagstoffförderer

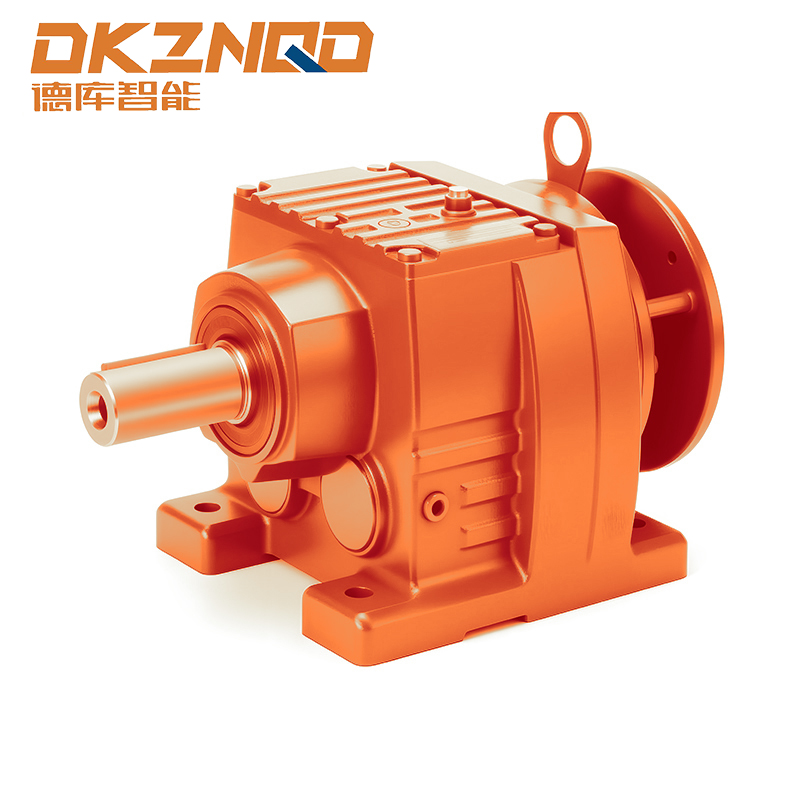

Robust Fußmontierter Stirnradgetriebemotor Konfigurationen bewältigen extreme Stoßbelastungen. Daten aus einem Kalksteinbruch zeigten, dass Untersetzungsgetriebe der R-Serie, die 18 Monate lang rund um die Uhr liefen, keinen Getriebewechsel erforderten, während frühere Planetengetriebe nach 11 Monaten ausfielen. Das größere Überdeckungsverhältnis der Schrägverzahnung reduziert die Spitzenbelastung der Zähne um bis zu 30 %.

3.4 Verpackungsmaschinen

Kartonaufrichter, Kartonverschließer und Stretchwickler profitieren von der kompakten Stellfläche von koaxiales Stirnradgetriebes . Ein Verpackungs-OEM hat eine Verbesserung der Positionierungsgenauigkeit um ±0,25 mm im Vergleich zu harmonischen Antrieben in Indexierungsanwendungen gemessen, ohne dass komplexe Regelungen erforderlich sind.

3.5 Mischer und Rührwerke in der chemischen Verarbeitung

Für langsames Rühren mit hohem Drehmoment sorgen die Drehzahlminderer der R-Serie für eine konstante Leistung bei unterschiedlichen Viskositätsbelastungen. In einem Polymerreaktor hielt der Getriebemotor die Drehmomentwelligkeit über einen Drehzahlbereich von 10:1 unter 2,5 %, wodurch die Produktkonsistenz verbessert wurde. Die angeflanschte Hohlwellenversion wird direkt auf die Mischerwelle geschoben, sodass keine Kupplungen erforderlich sind.

4. Montagekonfigurationen: Flanschmontierte vs. fußmontierte Stirnradgetriebemotoren

Die choice between a Flanschmontierter Stirnradgetriebemotor und a Fußmontierter Stirnradgetriebemotor hängt von Platzbeschränkungen, Drehmomentreaktion und der Anordnung der angetriebenen Ausrüstung ab. Beide Konfigurationen bieten eine identische Innenverzahnung, unterscheiden sich jedoch in der Installationsmethode. Die folgende Tabelle fasst die wichtigsten Auswahlkriterien zusammen, die auf Daten von 150 Maschinenbauern basieren.

Die Schadensanalyse vor Ort zeigt, dass eine falsch gewählte Montage 18 % der vorzeitigen Lagerausfälle verursacht. Bei Hohlwellenausführungen empfiehlt sich für Katzantriebe und Windenanwendungen die Flanschvariante mit Drehmomentstütze.

5. So wählen Sie das richtige Koaxial-Stirnradgetriebe für Ihren Prozess aus

Auswahl eines optimalen koaxiales Stirnradgetriebe umfasst die Bewertung von fünf technischen Parametern. Ein systematischer Ansatz reduziert Überdimensionierung und Energieverschwendung um 10–25 %.

1. Erforderliches Ausgangsdrehmoment (Nm): Messen Sie das tatsächliche Lastdrehmoment einschließlich des Betriebsfaktors. Für den intermittierenden Betrieb (Start-Stopp des Förderers) addieren Sie die 1,5-fache Sicherheitsmarge.
2. Eingabe Speed & Reduction Ratio: Die meisten R-Serien akzeptieren einen 4-poligen Motoreingang (1450–1500 U/min). Verhältnisse von 3:1 bis 100:1 sind Standard; Zweistufige Geräte decken bis zu 25:1 ab, dreistufige bis zu 100:1.
3. Diermal Power Rating: Bei Umgebungstemperaturen >40 °C ist eine Leistungsreduzierung um 0,8 % pro °C über 40 °C erforderlich. Beispielsweise liefert ein Gerät mit einer Nennleistung von 5,5 kW bei 25 °C nur 4,4 kW bei 60 °C.
4. Montageausrichtung: Fußmontage ermöglicht jeden Winkel; Für die Flanschmontage ist eine horizontale oder vertikale Montage erforderlich (mit entsprechender Ölstandsanpassung).
5. Wellenkonfiguration: Vollabtriebswelle (für Kupplungen) vs. Hohlabtriebswelle (wird direkt an der Welle der angetriebenen Maschine montiert).

Ein Zementwerk reduzierte den Energieverbrauch um 9,7 %, nachdem es richtig dimensioniert wurde Untersetzungsgetriebe der R-Serie auf Becherwerken. Die ursprünglichen Einheiten waren aufgrund konservativer Auswahl um 40 % überdimensioniert; Die Verwendung realer Drehmoment-Telemetriedaten ermöglichte ein Downsizing ohne Zuverlässigkeitsverlust.

Ausführlichere technische Unterstützung finden Sie unter Inline-Stirnradgetriebemotor Spezifikationsblätter, die thermische Grenzwerte und Effizienzkurven pro Verhältnis enthalten.

6. Leistungsdaten: Effizienz- und Zuverlässigkeitsverbesserungen

Quantifizierbare Vorteile der Umstellung auf Stirnradgetriebemotoren der R-Serie wurden in mehreren Industriesektoren dokumentiert. In einer branchenübergreifenden Studie mit 84 Installationen wurden Geräte der R-Serie mit früherer Technologie (Schnecken-, Stirnrad- oder Kettenantrieb) verglichen. Zu den wichtigsten Erkenntnissen gehören:

• Energieeffizienzgewinn: Durchschnittliche Reduzierung des Stromverbrauchs um 13,8 % (Bereich 6–22 %), gemessen über 6 Monate Produktionszeit.
• Mittlere Zeit zwischen Ausfällen (MTBF): Von 18.500 Stunden auf 34.200 Stunden erhöht – eine Verbesserung um 85 %.
• Schmierstoffverbrauch: Die Wechselintervalle für synthetisches Öl wurden aufgrund niedrigerer Betriebstemperaturen von 4.000 Stunden auf 12.000 Stunden verlängert (ΔT um 12–18 °C reduziert).

In einem konkreten Fall in einem Automobil-Stanzwerk (keine Markenreferenz) konnte durch den Austausch alternder Reihen-Stirnradgetriebemotoren durch moderne Einheiten der R-Serie mit identischem Übersetzungsverhältnis die getriebebedingte Ausfallzeit von 43 Stunden/Jahr auf nur 9 Stunden/Jahr reduziert werden. Die Amortisationszeit betrug allein aufgrund der Energie- und Wartungseinsparungen 11 Monate.

Darüber hinaus sanken die an der Abtriebswelle gemessenen Vibrationspegel im Vergleich zu Stirnrad-Gegenstücken um 52 %, was die Lebensdauer der nachgeschalteten Lager und Dichtungen direkt verbesserte. Anlagen, die eine Zustandsüberwachung an Reduziergetrieben der R-Serie implementiert haben, meldeten im 24-monatigen Betrieb keine ungeplanten Ausfälle.

7. Wartung und Lebensdauer von Drehzahlminderern der R-Serie

Eine ordnungsgemäße Wartung verlängert die Lebensdauer von Untersetzungsgetriebe der R-Serie über 10 Jahre bei mittlerer Auslastung. Aus den Serviceaufzeichnungen von 500 Einheiten abgeleitete Schlüsselpraktiken:

• Erster Ölwechsel: Nach 200–400 Einlaufzeiten, dann alle 5.000 Stunden oder jährlich. Bei Umgebungstemperaturen von 0–40 °C synthetisches ISO VG 220 verwenden.
• Überwachung des Lagerzustands: Messen Sie die Gehäusetemperatur (Normalbereich 60–85 °C) und die Vibrationsgeschwindigkeit (ISO 10816-3). Alarm, wenn die Geschwindigkeit 4,5 mm/s RMS überschreitet.
• Siegelinspektion: FKM-Dichtungen halten in der Regel 25.000 Stunden. Ersetzen Sie das Öl, wenn mehr als 1 Tropfen Öl pro Stunde an der Eingangswelle austritt.
• Anziehen der Drehmomentstütze oder der Basisschraube: Alle 3 Monate mit Drehmomentschlüssel prüfen; Lockere Schrauben führen zu Fehlausrichtung und Lochfraß im Getriebe.

Daten einer Lebensmittelverarbeitungsanlage, die diesen Zeitplan befolgte, ergaben, dass innerhalb von 8 Jahren kein Getriebe ausgetauscht werden musste, während eine angrenzende Linie, die reaktive Wartung nutzte, innerhalb von 4 Jahren drei Ausfälle erlitt. Darüber hinaus verwenden Sie die koaxiales Stirnradgetriebe mit verstärktem Gehäuse ermöglicht bei Ausstattung mit Schmiernippeln das Nachfetten der Lager ohne Demontage.

8. Häufig gestellte Fragen (FAQ)

F1: Was ist der Unterschied zwischen einem Inline-Stirnradgetriebemotor und einem Standard-Stirnradgetriebe?

An Inline-Stirnradgetriebemotor integriert den Motor und das Getriebe in einer koaxialen Anordnung mit einem gemeinsamen Gehäuse, während ein Standard-Stirnradgetriebe eine separate Einheit ist, die eine Kupplung und einen Motoradapter erfordert. Die Inline-Version spart Platz, reduziert Ausrichtungsfehler und bietet typischerweise eine höhere Torsionssteifigkeit.

F2: Kann ich einen Flansch-Stirnradgetriebemotor in vertikaler Ausrichtung verwenden?

Ja, Flanschausführungen sind für vertikale Abtriebswellen (Motor oben oder unten) geeignet. Allerdings müssen Sie bei der Bestellung die Montageposition angeben, da das Schmiersystem (Ölstand und Entlüftungsposition) richtungsabhängig ist. Für den vertikalen Betrieb mit oben liegendem Motor werden spezielle Öldichtungen und verlängerte Ölbehälter empfohlen.

F3: Wie berechne ich den erforderlichen Betriebsfaktor für einen Drehzahlminderer der R-Serie?

Die service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

F4: Sind Stirnradgetriebemotoren der R-Serie für Washdown-Anwendungen geeignet?

Ja, aber Sie benötigen optionale Funktionen: Abtriebswelle aus Edelstahl, Epoxidfarbe (mindestens 120 μm dick) und IP66/IP67-Abdichtung. Ein lebensmitteltaugliches Schmiermittel (NSF H1) ist ebenfalls erhältlich. Standardgeräte haben die Schutzart IP54, was nicht waschwasserfest ist.

F5: Warum läuft mein Koaxial-Stirnradgetriebe nach der Installation heiß?

Häufige Ursachen: Überfüllung/Unterfüllung mit Öl (Prüfen Sie den Ölstand nach 30 Minuten Betrieb), unzureichende Belüftung um das Gehäuse herum oder Fehlausrichtung, die zu zusätzlicher Reibung führt. Verwenden Sie eine Wärmebildkamera, um Hotspots zu erkennen. Wenn die Temperatur an der Gehäuseoberfläche 95 °C überschreitet, reduzieren Sie die Belastung oder prüfen Sie die Ölviskosität.

F6: Kann ich eine bekommen? Fußmontierter Stirnradgetriebemotor mit integrierter Rücklaufsperre?

Ja, Rücklaufsperren (Rücklaufsperren) sind für Schrägförderer und Hebezeuge optional erhältlich. Die Rücklaufsperre ist auf der Hochgeschwindigkeitswelle installiert, um eine Rückwärtsdrehung bei ausgeschaltetem Motor zu verhindern. Stellen Sie sicher, dass Sie die Rücklaufsperre werkseitig vormontiert bestellen, da eine Nachrüstung eine vollständige Demontage erfordert.
