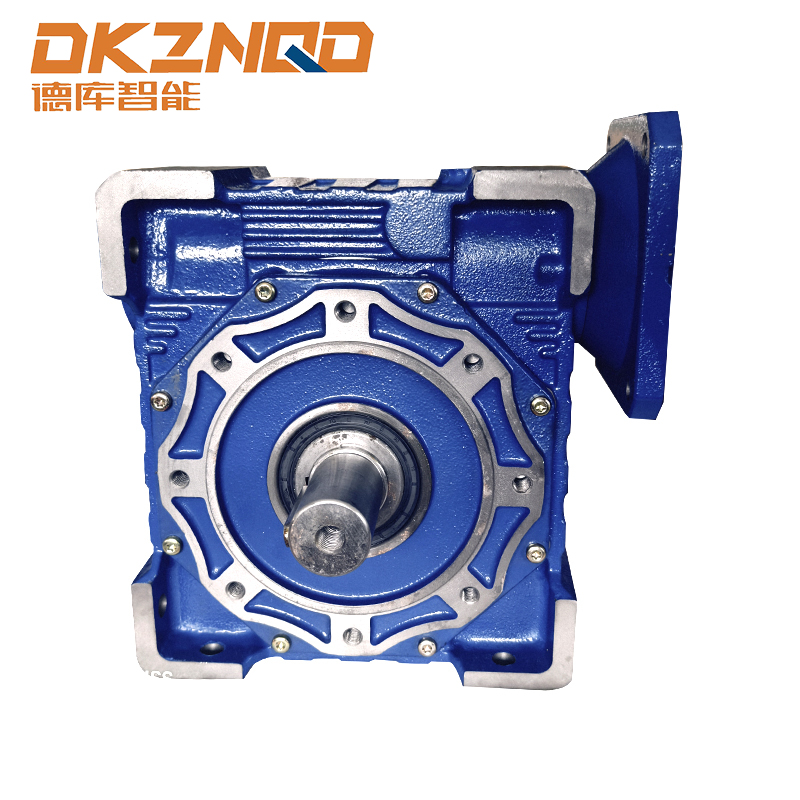

Einführung: Warum die Wartung die Langlebigkeit des RV-Schneckengetriebes bestimmt
Industrielle Kraftübertragungssysteme sind stark auf kompakte Lösungen mit hohem Drehmoment angewiesen. Die RV-Schneckengetriebe ist aufgrund seiner Selbsthemmungsfähigkeit und seines reibungslosen Betriebs zur bevorzugten Wahl für rechtwinklige Anwendungen geworden. Ohne disziplinierte Pflege kommt es jedoch zu vorzeitigem Verschleiß, Effizienzeinbußen und unerwarteten Ausfallzeiten dieser Geräte. Felddaten deuten darauf hin, dass vernachlässigte Schneckengetriebe im Vergleich zu Geräten, die strukturierte Wartungsprotokolle befolgen, eine um 50–60 % kürzere Betriebslebensdauer erfahren. Dieser Leitfaden liefert umsetzbare Erkenntnisse auf Technikerebene, um die Haltbarkeit Ihres Schneckengetriebes der RV-Serie zu maximieren, wobei der Schwerpunkt auf Schmierdisziplin, Ausrichtungsgenauigkeit, Wärmemanagement und Kontaminationskontrolle liegt.
Ob Sie eine betreiben NMRV-Schneckengetriebemotor oder ein Stundard Rechtwinkliger Schneckenreduzierer , die Prinzipien bleiben konsistent. Durch das Verständnis der Verschleißphysik und die Implementierung von Routineprüfungen können Sie das Zwei- bis Dreifache der ursprünglichen MTBF (MTBF) erreichen.
1. Verschleißmechanismen im Schneckengetriebe der RV-Serie: Die versteckten Übeltäter
Bevor Sie sich mit der Wartung befassen, ist es wichtig zu verstehen, wie sich der Verschleiß im Inneren eines Fahrzeugs entwickelt RV-Schneckengetriebe . Der Gleitkontakt zwischen der Schnecke aus gehärtetem Stahl und dem Schneckenrad aus Bronze erzeugt Reibungswärme und mikroskopische Unebenheitsverformungen. Es dominieren drei primäre Verschleißarten:
- Abrasiver Verschleiß: Verursacht durch im Schmierstoff schwebende Feststoffpartikel (Staub, Metallspäne). Diese Partikel wirken als Schneidmittel und führen zu einer schnellen Erosion der Zahnflanken.
- Adhäsiver Verschleiß (Abrieb): Tritt auf, wenn der Ölfilm unter hoher Belastung oder Temperatur reißt, was zu Mikroverschweißungen zwischen Gleitflächen führt.
- Ermüdungsfraß: Fortschreitende Oberflächenrisse aufgrund zyklischer Kontaktbeanspruchungen, oft beschleunigt durch falsche Schmierstoffviskosität.
Quantitative Studien zeigen, dass ein Anstieg des Verschmutzungsgrads um 0,5 % (ISO 4406 Code 21/18) die Verschleißrate verdreifachen kann. Das SVG-Diagramm unten veranschaulicht die kritischen Verschleißzonen in einem typischen RV-Schneckenradsatz.
2. Schmierung: Der effektivste Wartungshebel
Die richtige Schmierung ist für über 70 % der Zuverlässigkeit von Wohnmobilgetrieben verantwortlich. Die gleitende Natur von a Rechtwinkliger Schneckenreduzierer erfordert Öl mit EP-Zusätzen (Extreme Pressure) und geeigneter Viskosität. Häufige Fehler sind die Verwendung von Standardgetriebeöl (ohne schneckenspezifisches EP) oder die Verlängerung der Ölwechselintervalle über sichere Grenzen hinaus.
2.1 Auswahl des richtigen Schmiermittels für die RV-Serie
Bei Umgebungstemperaturen zwischen -10 °C und 40 °C sorgen synthetische Öle ISO VG 220 oder VG 320 für optimale Filmfestigkeit. Synthetische Schmierstoffe auf Polyalphaolefinbasis (PAO) bieten eine hervorragende thermische Stabilität und reduzieren die Reibung im Vergleich zu Mineralölen um 15–20 %. Verwenden Sie niemals Motoröl oder -fett für Kraftfahrzeuge in einem Schneckengetriebe.
2.2 Ölwechselintervalle: Datengesteuerter Zeitplan
Der Ölabbau beschleunigt sich mit der Temperatur. Bei jedem Anstieg um 10 °C über 70 °C verdoppelt sich die Oxidationsrate, wodurch sich die Lebensdauer des Öls halbiert. Die folgende Tabelle definiert die empfohlenen Intervalle basierend auf den Betriebsbedingungen.
| Betriebszustand | Öltyp | Wechselintervall (Stunden) | Maximal zulässige Temperatur |
|---|---|---|---|
| Saubere, leichte Belastung (<50 % Nenndrehmoment) | Mineral EP 220 | 4000 Stunden oder 12 Monate | 75°C |
| Mäßige Belastung, Umgebungsstaub | Synthetisches PAO 320 | 6000 Stunden oder 18 Monate | 85°C |
| Starke zyklische Belastung, hohe Umgebungstemperatur | Vollsynthetisches PG 460 | 3000 Stunden oder 9 Monate | 90°C |
| Kontinuierlich hohe Drehzahl (>1000 U/min Eingang) | Hochviskoses Synthetikmaterial | 2000 Std | 70°C |
Nehmen Sie bei jedem Ölwechsel stets Ölproben. Ein Anstieg des Eisengehalts über 150 ppm oder des Kupfergehalts über 80 ppm weist auf ungewöhnlichen Verschleiß hin, der eine sofortige Inspektion erfordert.
3. Ausrichtungs- und Montagegenauigkeit: Minimierung parasitärer Belastungen
Fehlausrichtung zwischen NMRV-Schneckengetriebemotor Welle und angetriebener Maschine führen zu radialen und axialen Kräften, die die Lebensdauer von Lagern und Getrieben drastisch verkürzen. Bereits ein Versatz von 0,2 mm an der Kupplung kann zu einer zusätzlichen Temperaturerhöhung von 15 °C führen und die Lebensdauer um 40 % verkürzen.
- Verwenden Sie Laserausrichtungswerkzeuge. Winkelversatz unter 0,05 mm pro 100 mm und Parallelversatz unter 0,1 mm erreichen.
- Ebenheit des Fundaments prüfen: Maximal 0,1 mm/m Verformung im verschraubten Zustand.
- Flexible Kupplungen sollten den richtigen Spalt haben – ein zu enger Spalt führt zu einer Schubbelastung auf die Schneckenwellenlager.
Stellen Sie bei rechtwinkligen Konfigurationen der RV-Serie sicher, dass der Ausgangsflansch perfekt rechtwinklig zur Montagefläche ist. Verwenden Sie bei Bedarf Unterlegscheiben zur Korrektur. Überprüfen Sie die Ausrichtung erneut, nachdem Sie den Riemen gespannt oder den Motor ausgetauscht haben.
4. Lastmanagement- und Überlastschutzstrategien
Aufgrund der Gleitkontaktgeometrie reagieren RV-Schneckengetriebe empfindlich auf Spitzenstoßbelastungen. Dauerbetrieb oberhalb des auf dem Typenschild angegebenen Drehmoments beschleunigt den Adhäsionsverschleiß exponentiell. Industriedaten zeigen, dass der Betrieb mit 120 % des Nenndrehmoments über nur 10 % der Einschaltdauer die Lebensdauer des L10-Lagers halbiert und zu vorzeitiger Zahnverformung führt.
| Ladetyp | Empfohlener Sicherheitsspielraum | Schutzgerät |
|---|---|---|
| Konstantes Drehmoment, keine Stöße | 80-85 % des Nenndrehmoments | Thermisches Überlastrelais |
| Mäßiger Stoß (Start/Stopp des Förderers) | 70-75 % des Nenndrehmoments | Sanftanlasser mit Drehmomentbegrenzer |
| Hohe Schlagkraft (Brecher, Mischer) | 60 % des Nenndrehmoments | Scherstift oder Rutschkupplung |
Installieren Sie am Motoreingang ein Amperemeter, um Stromspitzen zu überwachen. Ein plötzlicher Anstieg des Dauerstroms um 15 % unter normaler Last weist auf internen Verschleiß oder einen Ausfall der Schmierung hin. Vermeiden Sie außerdem häufige Umkehrzyklen ohne ausreichende Verweilzeit (mindestens 3–5 Sekunden), um den Ölfilm wiederherzustellen.
5. Temperaturüberwachung und Belüftungsdisziplin
Hitze ist der Hauptfeind von allem RV-Schneckengetriebe . Anhaltende Gehäusetemperaturen über 85 °C verschlechtern die Dichtungen, beschleunigen die Öloxidation und erhöhen das Risiko von Abnutzung. Feldmessungen an 150 Industrieanlagen zeigen, dass Getriebe, die über 80 °C betrieben werden, eine um durchschnittlich 40 % kürzere Lebensdauer haben als solche, die unter 70 °C betrieben werden.
Best Practices für die Wärmekontrolle
- Installieren Sie einen Widerstandstemperaturdetektor (RTD) am Gehäuse in der Nähe der Schneckenradposition.
- Stellen Sie sicher, dass die Lüftungsschlitze am Getriebe frei von Farbe oder Schmutz sind – viele vorzeitige Ausfälle sind auf verstopfte Entlüfter zurückzuführen.
- Für kontinuierliche Hochleistungszyklen fügen Sie einen externen Lamellenkühler hinzu oder verwenden Sie eine Ölumwälzpumpe.
- Wenn die Umgebungstemperatur 40 °C überschreitet, reduzieren Sie die Belastbarkeit um 10–15 % pro 10 °C Anstieg.
Überwachen Sie den Temperaturanstieg während der ersten 20 Stunden einer Neuinstallation. Typisch ist ein stabiles Delta-T von 35–45 °C über der Umgebungstemperatur. Jeder anhaltende Aufwärtstrend erfordert eine Ölanalyse.
6. Versiegelung und Kontaminationskontrolle
Eindringende Feuchtigkeit, Staub oder Prozesspartikel zerstören den Schmierstoff und verursachen abrasiven Verschleiß. Die doppellippigen Öldichtungen der RV-Serie sind langlebig, erfordern jedoch eine regelmäßige Inspektion. In feuchten oder nassen Umgebungen sind 30 % der Ausfälle auf emulgiertes Öl aufgrund einer Fehlfunktion der Entlüftung zurückzuführen.
Vierteljährliche Checkliste für die Dichtigkeit:
- Überprüfen Sie die Wellendichtungen auf Verhärtung oder Risse der Lippen. Ersetzen Sie es, wenn eine Undichtigkeit sichtbar ist.
- Reinigen Sie die Entlüftungsöffnung mit einem nicht korrodierenden Lösungsmittel – verstopfte Entlüftungsöffnungen verursachen einen inneren Druckaufbau, der das Öl an den Dichtungen vorbeidrückt.
- Verwenden Sie einen Trockenmittelentlüfter, wenn das Getriebe in Bereichen mit hoher Luftfeuchtigkeit (über 70 % relative Luftfeuchtigkeit) betrieben wird.
- Lassen Sie das Getriebe nach der Hochdruckreinigung 30 Minuten lang laufen, um die durch die Dichtungsspalte eingedrungene Feuchtigkeit zu verdampfen.
7. Vibrationsanalyse und regelmäßige Inspektionsroutinen
Die Vibrationsüberwachung erkennt frühe Lagerdefekte und Zahneingriffsunregelmäßigkeiten, bevor es zu einem katastrophalen Ausfall kommt. Für ein Schneckengetriebe der RV-Serie , Grundgeschwindigkeit (mm/s RMS) nach der Inbetriebnahme einstellen. Alarmschwellen:
- Gesamtvibration unter 4,5 mm/s: normal.
- 4,5 – 7,1 mm/s: Inspektion einplanen, Befestigungsschrauben und Kupplung prüfen.
- Über 7,1 mm/s: sofortige Abschaltung und Abbau empfohlen.
Verwenden Sie ein Handmessgerät zur Messung in drei Achsen (axial, radial, tangential). Achten Sie auf die Spitze bei der Schneckendrehfrequenz (1x) und ihre Harmonischen – eine zunehmende Amplitude weist auf Unwucht oder Lagerverschleiß hin. Durch die Spektralanalyse können auch Zahneingriffsseitenbänder erkannt werden, die auf Zahnverschleiß hinweisen.
Beispiel einer Checkliste für die monatliche Inspektion
- Ölstand und Farbe prüfen (dunkelbraun oder milchig = Wechsel erforderlich).
- Achten Sie auf unregelmäßige Schleif- oder Rattergeräusche.
- Stellen Sie sicher, dass die Entlüftung frei von Kondenswasser ist.
- Ziehen Sie die Fundamentschrauben mit dem angegebenen Drehmoment an (typischerweise 70–90 Nm für Größe 90–110).
8. Geplanter Wartungsplan: Ein praktischer Zeitplan
Durch die Kombination der oben genannten Empfehlungen in einem einheitlichen Zeitplan wird Konsistenz gewährleistet. Die folgende Tabelle enthält einen wöchentlichen, monatlichen, vierteljährlichen und jährlichen Plan für typische RV-Schneckengetriebeanwendungen, die 8–10 Stunden pro Tag betrieben werden.
| Häufigkeit | Aktionselemente | Schlüsselindikatoren |
|---|---|---|
| Wöchentlich | Visuelle Leckprüfung, auf Geräusche achten, Gehäusetemperatur aufzeichnen (Infrarotpistole). | Temperaturtrenddiagramm, Klarheit des Ölschauglases |
| Monatlich | Ausrichtung prüfen (Schnellmessuhr), Öl auf Geruch/Farbe testen, Entlüfter reinigen. | Winkelversatz ≤0,1 mm, kein Brandgeruch |
| Vierteljährlich | Ziehen Sie alle Befestigungsschrauben fest, überprüfen Sie die Dichtungen und führen Sie eine Vibrationsaufnahme durch. | Vibration <4,5 mm/s, Dichtlippen geschmeidig |
| Jährlich | Vollständiger Ölwechsel, Austausch des Filters (falls vorhanden), Endoskopprüfung der Schneckenradzähne. | Keine Lochfraßtiefe >0,2 mm, Ölanalysebericht |
9. Praxisnahe Fallstudie zur Lebensdauerverlängerung
Eine Lebensmittelverpackungsanlage betrieb zwölf Rechtwinkliger Schneckenreduzierers auf Förderbändern, durchschnittlich 6.000 Stunden MTBF vor starkem Zahnverschleiß. Nach der Implementierung eines strukturierten Wartungsprogramms, das synthetisches Öl (PAO 320), vierteljährliche Ausrichtungsprüfungen und wöchentliche Wärmebildaufnahmen umfasste, erreichten dieselben Getriebe über einen Zeitraum von drei Jahren eine MTBF von 14.200 Stunden – eine Verbesserung um 136 %. Das Programm kostete 12 % des jährlichen Ersatzbudgets. Kritische Faktoren waren die Kontrolle der Ölverschmutzung und die Vermeidung übermäßiger Belastung der Abtriebswellen durch den Einbau von Stützlagern.
Dies zeigt, dass die disziplinierte Aufrechterhaltung von RV-Schneckengetriebe Systeme erzielen einen direkten ROI durch reduzierte Ausfallzeiten und die Vermeidung vorzeitiger Ersetzungen. Eine zusätzliche NMRV-Schneckengetriebemotor in einem Verpackungsindexierer, der zuvor alle 14 Monate ausfiel, erreichte nach der Umstellung auf ein synthetisches Schmiermittel mit hohem EP und dem Einbau einer drehmomentbegrenzenden Kupplung eine Betriebsdauer von 36 Monaten.
10. Häufig gestellte Fragen (FAQ)
F1: Wie oft sollte ich unter normalen Bedingungen das Öl in einem RV-Schneckengetriebe wechseln?
Für einen typischen 8-Stunden-Schichtbetrieb bei 70 % Last mit synthetischem Öl alle 6000 Stunden oder 18 Monate wechseln, je nachdem, was zuerst eintritt. Bei Mineralöl auf 4000 Stunden reduzieren. Überprüfen Sie immer nach den ersten 1000 Betriebsstunden eine Ölanalyse.
F2: Kann ich in einem rechtwinkligen Schneckengetriebe Fett anstelle von Öl verwenden?
Nein. RV-Schneckengetriebe sind für Ölumlauf- oder Tauchschmierung ausgelegt. Fett bietet keine ausreichende Kühlung und keinen extremen Druckfilm für die Gleitkontakte, was zu einem schnellen Ausfall durch Abnutzung führt.
F3: Was ist das maximal zulässige Spiel für ein Schneckengetriebe der RV-Serie?
Nach dem Einlaufen liegt das akzeptable Spiel zwischen 0,1 und 0,3 mm, gemessen am Umfang der Abtriebswelle. Übermäßiges Spiel (>0,5 mm) weist auf erheblichen Zahnverschleiß hin und erfordert eine Inspektion.
F4: Wie wirkt sich häufiges Vorwärts-Rückwärts-Wechseln auf die Lebensdauer aus?
Rückstoßstöße können den Ölfilm zerstören und den Verschleiß um den Faktor 2–3 erhöhen. Wenn der Arbeitszyklus mehr als 5 Umkehrungen pro Minute umfasst, sollten Sie eine größere Baugröße oder ein Schneckengetriebe mit verstärkten Lagern in Betracht ziehen.
F5: Warum überhitzt mein NMRV-Schneckengetriebemotor trotz korrektem Ölstand?
Mögliche Ursachen: Überlastung (überzogenes Drehmoment), unzureichende Belüftung, hohe Umgebungstemperatur oder Fehlausrichtung. Überprüfen Sie den Motorstrom, reinigen Sie die Kühlrippen und überprüfen Sie den Lüfterbetrieb.
F6: Was weist darauf hin, dass das Schneckenradpaar ausgetauscht werden muss?
Starke Lochfraßbildung, die mehr als 20 % der Zahnflanke bedeckt, Absplitterungen oder ein Abfall des Wirkungsgrads des Ausgangsdrehmoments unter 65 % (gemessen an der Eingangs-Ausgangsleistung). Außerdem ein plötzlicher Anstieg der Vibrationsgeschwindigkeit über 8 mm/s.
Fazit: Integration der Wartung in die Betriebskultur
Verlängern Sie die Lebensdauer Ihres RV-Schneckengetriebe ist weder aufwendig noch teuer. Es erfordert ein systematisches Schmierungsmanagement, Ausrichtungsprüfung, thermische Überwachung und Kontaminationskontrolle. Mithilfe der hier bereitgestellten umsetzbaren Daten und Zeitpläne können Wartungsteams von jedem Standort aus eine vorhersehbare, dauerhafte Leistung erzielen Rechtwinkliger Schneckenreduzierer and NMRV-Schneckengetriebemotor in ihrer Einrichtung. Beginnen Sie mit der Implementierung des Ölanalyseprogramms und der wöchentlichen Temperaturaufzeichnung – kleine Schritte, die zu außergewöhnlicher Zuverlässigkeit führen.
Weitere technische Daten finden Sie unter Schneckengetriebe der RV-Serie Spezifikationen und Wartungskits finden Sie in Ihrer Gerätedokumentation oder wenden Sie sich an einen zertifizierten Antriebsspezialisten.
