Warum BKM-Hypoidgetriebemotoren herkömmliche Schneckenantriebe übertreffen: Ein technischer Vergleich

1. Einleitung: Eine stille Verschiebung in der rechtwinkligen Kraftübertragung

Seit Jahrzehnten sind Schneckengetriebe aufgrund ihrer kompakten Abmessungen und hohen Untersetzungsverhältnisse die Standardwahl für die rechtwinklige Kraftübertragung. Allerdings haben die industriellen Forderungen nach Energieeffizienz, Zuverlässigkeit und niedrigeren Gesamtbetriebskosten grundlegende Schwächen der Schneckenantriebstechnologie aufgedeckt. Geben Sie die ein BKM Hypoid-Untersetzungsgetriebe — eine neue Generation von Hypoid-Getriebemotoren, die die Vorteile von Stirnrad- und Hypoidgetrieben vereint. Die präzise konstruierte BKM-Serie bietet einen bis zu 30 % höheren Wirkungsgrad, deutlich niedrigere Betriebstemperaturen und eine längere Lebensdauer im Vergleich zu herkömmlichen Schneckenantrieben. Dieser Artikel bietet einen technischen, datengesteuerten Vergleich, der erklärt, warum BKM-Hypoidgetriebemotor Lösungen ersetzen Schneckengetriebe in den Bereichen Förderbänder, Materialhandhabung und Industrieautomation zunehmend.

2. Grundlegende Unterschiede: Hypoid- vs. Schneckengetriebe

Um die Leistungslücke zu verstehen, müssen wir die Geometrie und Kontaktmechanik untersuchen. Ein Schneckenantrieb besteht aus einer Gewindeschnecke, die in ein Bronzerad eingreift, wodurch über eine große Kontaktfläche Gleitreibung entsteht. Im Gegensatz dazu a Hochleistungs-Hypoidgetriebe Verwendet versetzte, spiralförmig abgeschrägte Zähne mit optimierter Roll- und Gleitbewegung für Effizienz. Die folgende Tabelle fasst die entscheidenden Unterscheidungen zusammen.

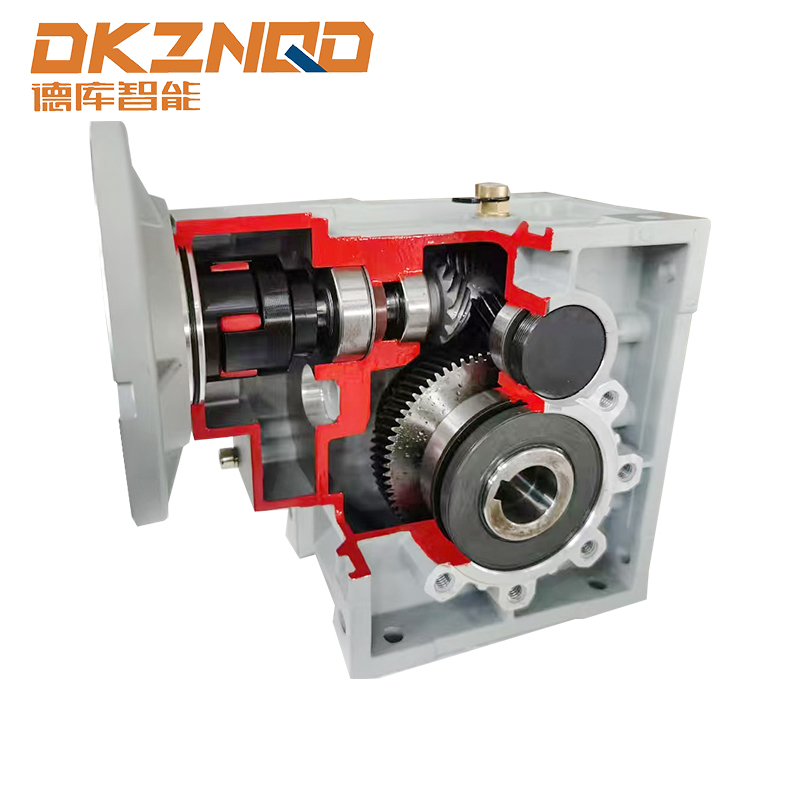

Die Hypoidreduzierer der BKM-Serie verwendet einsatzkohlenstoffhaltige, geschliffene Hypoidzahnräder, die unter Last einen optimalen Zahnkontakt aufrechterhalten. Dieses Design eliminiert die starke Gleitreibung, die bei Schneckensätzen auftritt, was sich direkt in einem geringeren Energieverlust und einer geringeren thermischen Belastung niederschlägt.

3. Effizienzvorteil: Der Durchbruch beim Energiesparen

Effizienz ist der überzeugendste Grund für den Übergang. Felddaten aus Dauerbetriebsanwendungen (z. B. 24/7-Fördersysteme) zeigen, dass Schneckengetriebe bei Nennlast typischerweise mit einem Wirkungsgrad von 50–70 % arbeiten, der unter Start-Stopp- oder Teillastbedingungen weiter sinkt. Im Gegensatz dazu a rechtwinkliger Hypoidgetriebemotor erreicht wie die BKM-Serie einen Wirkungsgrad von 92–96 % über einen weiten Drehmomentbereich. Das folgende SVG zeigt eine vergleichende Effizienzkurve bei drei Untersetzungsverhältnissen (10:1, 20:1, 30:1).

Ein Beispiel aus der Praxis: Ein Logistikzentrum, das 15 Förderantriebseinheiten (jeweils 2,2 kW) 16 Stunden/Tag, 5 Tage/Woche betreibt. Ersetzen von Schneckengetrieben (68 % durchschnittlicher Wirkungsgrad) durch BKM-Hypoidgetriebemotoren (93 % Effizienz) reduziert den jährlichen Energieverbrauch von 96.500 kWh auf 70.600 kWh – wodurch über 25.900 kWh und 2.800 USD pro Jahr an Stromkosten eingespart werden (bei 0,11 $/kWh). Dieser Effizienzgewinn reduziert auch den CO2-Fußabdruck um etwa 11 Tonnen pro Jahr.

4. Wärmeleistung und Betriebszuverlässigkeit

Hitze ist der Feind der Getriebelebensdauer. Schneckenantriebe wandeln verlorene Energie in Wärme um und erreichen im Dauerbetrieb häufig Oberflächentemperaturen von 80–95 °C. Dies beschleunigt die Öloxidation, verschlechtert die Dichtungen und verkürzt die Lebensdauer des Getriebes. Im Gegensatz dazu BKM-Hypoidgetriebe Betrieb 30–40 °C kühler aufgrund höherer Effizienz und optimierter Schmierkanäle. Eine geringere thermische Belastung führt zu drei quantifizierbaren Vorteilen:

• Verlängerte Ölwechselintervalle: Schneckenantriebe erfordern oft einen Ölwechsel alle 2.500–4.000 Stunden; BKM-Hypoidgeräte erreichen mit synthetischen Schmierstoffen 8.000–10.000 Stunden.
• Integrität des Siegels: Bei einer Sumpftemperatur von 60 °C gegenüber 90 °C verlangsamt sich die Alterung des Dichtungselastomers um den Faktor 3, wodurch das Risiko von Leckagen beseitigt wird.
• Höhere kurzzeitige Überlastfähigkeit: Hypoidgetriebe können ein Spitzendrehmoment von 150 % ohne thermische Abschaltung aufrechterhalten, während bei Schneckengetrieben das Risiko von Zahnverschleiß besteht.

In einem Fall einer Verpackungsmaschine (Einschaltdauer: 80 % Last, Umgebungstemperatur 35 °C) lösten Schneckengetriebe nach 11 Monaten Temperaturalarme aus; die BKM rechtwinkliger Hypoidgetriebemotor über 36 Monate ohne thermische Wartung betrieben.

5. Kompaktes rechtwinkliges Design mit größerer Flexibilität

Herkömmliche Schneckenantriebe zeichnen sich durch ihre rechtwinklige Kompaktheit aus, aber die BKM-Hypoid-Helix-Architektur passt sich der axialen Länge an oder reduziert sie sogar und bietet gleichzeitig Optionen für die Hohlwellen- oder Fußmontage. Der Hypoidversatz ermöglicht bei gleichem Übersetzungsverhältnis einen geringeren Achsabstand und erleichtert so die Integration in enge Maschinenrahmen. Wichtige Designvorteile:

• Die BKM-Serie bietet Eingangsdurchmesser von 56 bis 112 mm, einen Drehmomentbereich bis 1500 Nm und Übersetzungsverhältnisse von 5:1 bis 200:1 (zweistufiges Spiral-Hypoid).
• Universelle Montage: Fuß-, Flansch- oder Wellenmontage ohne Leistungsminderung.
• Geringere Geräuschemission: Der Hypoideingriff ist von Natur aus leiser als das Gleiten der Schnecke – typischerweise 65 dBA gegenüber 78 dBA bei 1450 U/min.

Die combination of Stirnrad-Hypoidgetriebe BKM Die Geometrie mit präzisionsgeschliffener Verzahnung liefert eine Leistungsdichte, die Schneckengetriebe um 35 % übertrifft – mehr Drehmoment bei kleinerem Raum.

6. Lebenszykluskostenanalyse (LCA): Eine Fünfjahresperspektive

Während der Anschaffungspreis eines Hypoidgetriebemotors 15–20 % höher sein kann als der eines gleichwertigen Schneckengetriebes, sehen die Gesamtbetriebskosten (TCO) ein anderes Bild aus. Die folgende Tabelle vergleicht eine typische Anwendung mit 2,2 kW und einem Verhältnis von 15:1 über einen Zeitraum von fünf Jahren (Dauerbetrieb, 8.760 h/Jahr).

Diese um 38 % niedrigeren Gesamtbetriebskosten rechtfertigen das Upgrade, wobei der ROI in der Regel innerhalb von 18 bis 24 Monaten erreicht wird. Bei Flotten mit 20 Einheiten betragen die jährlichen Einsparungen mehr als 10.000 US-Dollar.

7. Anwendungsleistung in der Praxis

Zwei dokumentierte Branchenfälle (ohne Markenreferenzen) veranschaulichen den Übergang:

Fall A – Automobil-Montageförderer

Ursprüngliche Schneckenantriebe (30 Einheiten) litten unter häufigem Blockieren aufgrund der Wärmeausdehnung und machten monatliche Ölnachfüllungen erforderlich. Nach der Umrüstung mit BKM-Hypoidgetriebemotoren erhöhte sich die Betriebszeit um 11 %, und die Wartungsaufträge sanken innerhalb von zwei Jahren um 78 %. Die Anlage meldete eine durchschnittliche Energieeinsparung von 28 %, gemessen am Motoreingang.

Fall B – Abfülllinie für Lebensmittel- und Getränkeflaschen

Eine Umgebung mit hoher Luftfeuchtigkeit verursachte Korrosion am Schneckenantrieb und eine Schmiermittelemulgierung. Die Edelstahl-Abtriebsflanschversion von BKM Hochleistungs-Hypoidgetriebe Bietet IP65-Schutz, reduzierte die Reinigungsausfallzeit um 60 % und verhinderte ungeplante Austauschvorgänge in drei aufeinanderfolgenden Jahren.

Diese examples confirm that the Hypoidreduzierer der BKM-Serie löst echte betriebliche Probleme, die über einfache Effizienzzahlen hinausgehen.

8. Technische Spezifikationen und Auswahlkriterien

Bei der Bewertung von a rechtwinkliger Hypoidgetriebemotor Berücksichtigen Sie bei einem Upgrade die folgenden Parameter, die normalerweise in der BKM-Produktlinie verfügbar sind:

• Nenndrehmoment: 50–1500 Nm (je nach Baugröße)
• Untersetzungsverhältnisse (einstufiges Hypoid): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Zweistufige Kombinationen (Helixhypoid): bis 200:1
• Zulässige Radialbelastung der Abtriebswelle: bis 8.000 N
• Wirkungsgrad bei Volllast: 90–96 % (bei höheren Verhältnissen leicht abnehmend)
• Betriebstemperaturbereich: -25 °C bis 50 °C ohne Zusatzkühlung

Die Auswahl der richtigen Größe erfordert die Anpassung des Betriebsfaktors (typischerweise 1,2–1,5 für den Förderbetrieb) und die Überprüfung der Wärmeleistung. Da BKM-Hypoid-Einheiten weniger Wärme erzeugen, können sie im Vergleich zu Schneckenantrieben für die gleiche Anwendung häufig eine Baugröße kleiner ausfallen, wodurch Trägheit und Kosten reduziert werden.

9. Häufig gestellte Fragen

F1: Kann ein BKM-Hypoidgetriebemotor ohne mechanische Modifikationen einen vorhandenen Schneckenantrieb direkt ersetzen?

In den meisten Fällen ja. BKM-Einheiten sind mit standardmäßigen IEC-Flansch-Eingängen und austauschbaren Abtriebswellenabmessungen (voll oder hohl) ausgestattet. Überprüfen Sie jedoch das Muster der Montagelöcher und die Schafthöhe. Für einige ältere Rahmen sind möglicherweise Adapterplatten erforderlich. Die Gesamtlänge ist oft ähnlich oder kürzer.

F2: Bleibt der Effizienzvorteil bei niedrigen Drehzahlen oder Teillasten erhalten?

Ja. Bei Schneckenantrieben kommt es aufgrund der Grenzschmierungsbedingungen bei niedrigen Drehzahlen (unter 300 U/min) zu starken Effizienzeinbußen. BKM-Hypoidgetriebe behalten selbst bei einer Ausgangsleistung von 50 U/min einen Wirkungsgrad von über 85 %, was sie für Anwendungen mit variablen Frequenzantrieben (VFD) hervorragend macht.

F3: Sind BKM-Hypoidgetriebe wie Schneckengetriebe selbsthemmend?

Nein, Hypoidgetriebe sind nicht von Natur aus selbsthemmend. Für Anwendungen, die eine Rücklaufsperre erfordern, muss eine externe Bremse oder Rücklaufsperre hinzugefügt werden. Die geringe Reibung ermöglicht jedoch ein Rückwärtsfahren, was sich bei manuellen Einstellungen oder beim Sicherheitsauskuppeln als vorteilhaft erweist.

F4: Welcher Schmierstoff wird für BKM-Hypoidgetriebe empfohlen?

Synthetische PAO- oder Polyglykol-basierte ISO VG 150–220-Öle sind Standard und sorgen für längere Ölwechselintervalle und eine stabile Viskosität über der Temperatur. Im Gegensatz zu Schneckengetrieben sind keine Molybdänzusätze erforderlich, was den langfristigen chemischen Abbau verringert.

F5: Mit welcher typischen Amortisationszeit ist beim Upgrade von Wurm auf Hypoid zu rechnen?

Allein basierend auf den Energieeinsparungen (unter der Annahme von 3000 Betriebsstunden/Jahr, 0,12 $/kWh) liegt die Amortisationszeit zwischen 12 und 30 Monaten. Unter Berücksichtigung der reduzierten Wartung beträgt die Amortisation oft weniger als 18 Monate. Viele Industrieanwender erzielen innerhalb der ersten zwei Jahre den vollen ROI.

10. Fazit: Das Urteil zu Hypoid vs. Wurm

Die engineering advantages of the BKM Hypoid-Untersetzungsgetriebe sind keine Nischen mehr – sie verändern branchenübergreifend die Spezifikationen für Winkelantriebe. Mit einem überlegenen Wirkungsgrad (92–96 % gegenüber 55–75 %), deutlich niedrigeren Betriebstemperaturen, einer längeren Lebensdauer und um 30–40 % niedrigeren Gesamtbetriebskosten über fünf Jahre ist die Entscheidung klar. Während Schneckenantriebe weiterhin für die statische Lasthaltung oder Anwendungen mit extrem niedrigen Drehzahlen (unter 10 U/min) relevant sind, profitiert jedes dynamische, im Dauerbetrieb arbeitende oder energieempfindliche System vom BKM-Hypoidgetriebemotor. Da Anlagenmanager bestrebt sind, die CO2-Reduktionsziele zu erreichen und die Betriebskosten zu senken, erfolgt der Wechsel von Schnecken zu Hochleistungs-Hypoidgetriebe Technologie ist nicht nur ein Upgrade – sie ist eine strategische Notwendigkeit.

Ausführliche Informationen zur Dimensionierung und Anwendungsunterstützung finden Sie in der technischen Dokumentation des Hypoidreduzierer der BKM-Serie oder wenden Sie sich an einen Spezialisten für Bewegungssteuerung. Die Zukunft der rechtwinkligen Kraftübertragung ist hypoid, und die BKM-Familie weist den Weg.
